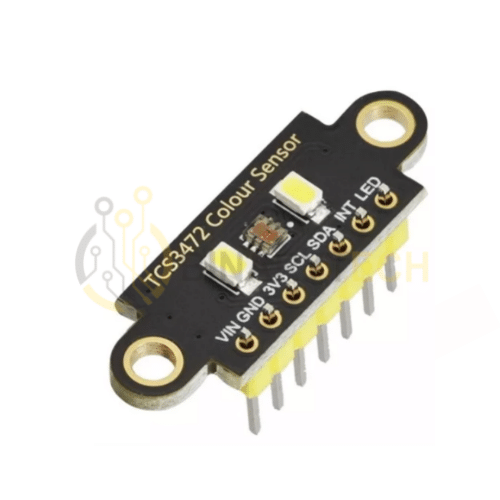

capteur de couleur RGB TCS3472

Description

Le TCS34725 est un capteur de couleur RGB avec un filtre intégré de blocage des infrarouges et un convertisseur analogique-numérique (ADC). Fabriqué par AMS (Austria Micro Systems), il est utilisé dans de nombreuses applications telles que la détection des couleurs, la mesure de la lumière ambiante et l’intensité lumineuse.

Caractéristiques principales :

1. Détection RGB et lumière claire :
   • Mesure les composants Rouge, Vert, Bleu et Clair (sans filtre).
2. Filtre de blocage des infrarouges intégré :
   • Élimine la lumière infrarouge pour une détection des couleurs plus précise, quelles que soient les conditions d’éclairage.
3. Convertisseur ADC 16 bits :
   • Fournit une sortie numérique haute résolution pour des mesures précises.
4. Gain et temps d’intégration programmables :
   • Permet d’ajuster le capteur en fonction des besoins spécifiques de l’application.
5. Interface I²C :
   • Communication facile avec des microcontrôleurs, supportant des vitesses de 100 kHz et 400 kHz.
6. Large plage dynamique :
   • Fonctionne dans des conditions de faible ou forte luminosité.
7. Applications typiques :
   • Électronique grand public, reconnaissance des couleurs, détection de lumière ambiante, automatisation industrielle, etc.

Brochage :

Voici le brochage typique du capteur TCS34725 :

• VIN : Entrée d’alimentation (3,3V à 5V).
• GND : Masse.
• SCL : Horloge I²C.
• SDA : Données I²C.
• INT : Interruption (optionnelle, signale une condition de seuil).

Principe de fonctionnement :

Le capteur utilise des photodiodes pour mesurer l’intensité des composants Rouge, Vert, Bleu et Clair. Ces mesures sont converties en valeurs numériques par l’ADC intégré et transmises via l’interface I²C.
