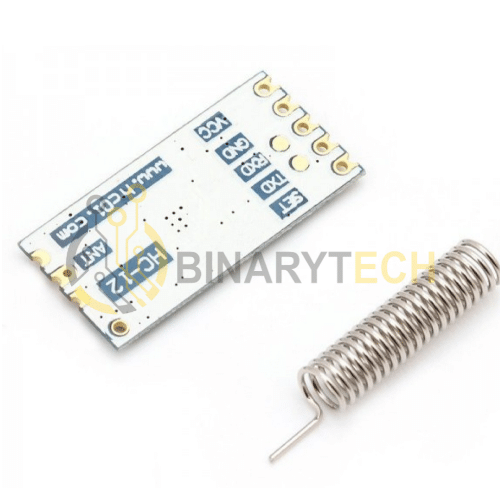

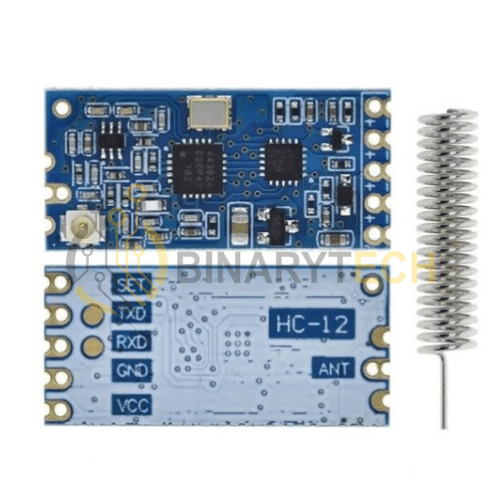

HC-12 SI4463 Wireless Serial Port Module – 433MHz

Le module HC-12 permet d’échanger des données entre deux appareils distants.
Il est équipé d’un circuit intégré émetteur-récepteur SI4463 associé à un microcontrôleur STM8.
La communication via Arduino est très simple grâce aux signaux UART (RX et TX).

Caractéristiques:

• Tension : 3,2 V – 5,5 V CC
• Consommation électrique (crête, maximum) : < 200 mA
• Consommation électrique (continue, maximale) : < 100 mA
• Gamme de fréquences : 433,4-473 MHz (réglable sur 100 canaux distincts)
• Microcontrôleur STM8 intégré pour une communication simplifiée via RX et TX
• Distance (en plein air, maximum) : 1000 m (à 5000 bps en plein air*), 1800 m (à 500 bps en plein air en mode FU4*)
• Puissance de transmission : jusqu’à 100 mW (réglable)
• Sensibilité du récepteur (maximum) : -117 dBm (voir fiche technique)
• Débit en bauds réglable de 1200 à 115200 (standard 9600)
• Antenne 433 MHz incluse (séparée, non soudée)
• Possibilité de connexion d’antenne via le connecteur uFL/IPEX
• Plage de température : -40 °C à +85 °C
• Dimensions : 27,4 x 13,2 x 2 mm

* Uniquement réalisable dans des conditions idéales avec des antennes directionnelles.

Remarque : Selon la fiche technique (page 3), il est recommandé de mettre une diode 1N4007 (ou similaire) en série avec la broche Vcc si la tension est supérieure à 4,5 V.

Consultez l’onglet « Téléchargements » pour accéder à la fiche technique traduite de ce module, qui contient des informations plus spécifiques.

Consultez les liens suivants pour commencer à utiliser le module :

Comprendre et mettre en œuvre le module émetteur-récepteur sans fil HC-12
Communication sans fil longue portée (1,8 km) entre deux Arduinos avec le HC-12.

Consultez l’onglet « Téléchargements » pour plus d’informations et/ou pour télécharger des fichiers.
