LILYGO T-OI PLUS RISC-V ESP32-C3 + Battery support

LILYGO® vient de lancer une  carte ESP32-C3 avec un support de batterie rechargeable 16340. La nouvelle carte, bien nommée  LILYGO TTGO T-OI PLUS,  consomme moins d’énergie car son processeur SoC mono-cœur RISC-V utilise respectivement 5uA et 130uA en modes veille profonde et légère, contrairement à ses homologues ESP8266 et ESP32 qui consomment respectivement environ 20uA et 2000uA en modes veille profonde et légère.

Le TTGO T-OI PLUS est doté de la capacité de charger la batterie LiPo connectée via son circuit de charge. Le niveau de batterie de la carte peut être surveillé avec un logiciel avec quelques lignes de code pour lire la signature du diviseur de tension sur sa broche A0. La carte est également livrée avec 3 LED : verte (indique la communication via UART), bleue (indicateur de charge) et rouge (indicateur d’alimentation toujours allumé). Un utilisateur de GitHub qui a fait un petit ajustement avec la carte a déclaré que la LED rouge peut être éteinte manuellement en la retirant avec un tournevis. Ce réglage a cependant réduit le courant global de veille profonde de 1 mA à 110 uA, ce qui est sans aucun doute acceptable si l’on souhaite éviter une décharge rapide de la batterie.

La carte TTGO T-OI PLUS possède également le même brochage d’en-têtes que la carte T-OI ESP8266, il est donc prudent de dire que les deux ont des modules d’extension compatibles.

Les caractéristiques et spécifications de la carte incluent :

• Processeur RISC-V monocœur ESP32-C3 32 bits d’Espressif Systems avec :
  • Vitesse d’horloge de 160 MHz
  • 400 Ko de SRAM, 384 Ko de ROM et 8 Ko de SRAM dans RTC
  • 2x ADC SAR 12 bits, jusqu’à 6 canaux
  • 3 x SPI, 2 x UART, 1 x 12C, 1 x 12S, LED PWM, TWAI, minuteries, RMT, série USB pleine vitesse
  • Conforme à la norme IEEE802.11b/g/n, stations prises en charge, SoftAp, SoftAp + mode station
  • Bluetooth 5.0, Bluetooth maillé
• Mémoire flash de 2 Mo ou 4 Mo
• Antenne en céramique et connecteur IPEX
• Port USB-C pour l’alimentation et la programmation
• 2x embases à 8 broches avec 12x GPIO, 1x SPI, 1x UART, 3x ADC, 5V, 3,3V, GND
• Connecteur Grove I2C 4 broches 2,0 mm
• Voyants d’alimentation et de charge
• Bouton de réinitialisation
• Interrupteur d’alimentation
• Alimentation électrique
• Alimentation 5V via le port USB Type-C

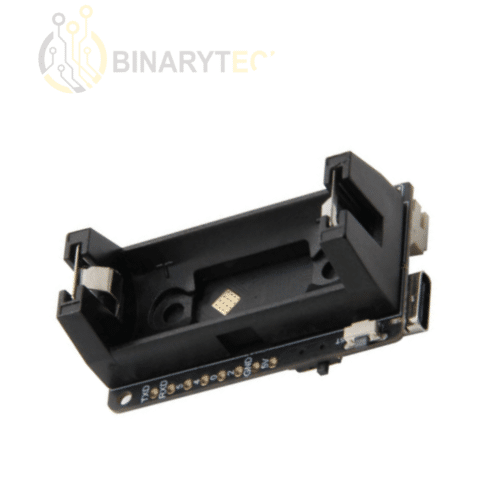

• Support de batterie pour batterie LiPo 3,7 V 16340 plus circuit de charge

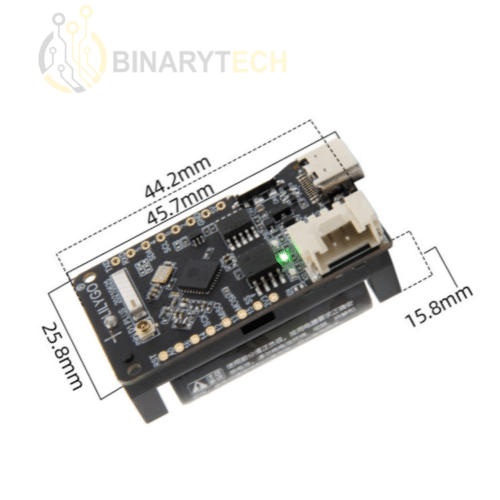

• Dimensions : 45,7 mm x 25,8 mm x 15,8 mm
•
• Le code de TTGO T-OI PLUS est disponible sur Github, tel que mis à disposition par LILYGO. Le code est entièrement écrit en C++, bien que la documentation disponible ait été initialement écrite pour T-OI ESP8266 et puisse nécessiter quelques ajustements pour fonctionner correctement.
