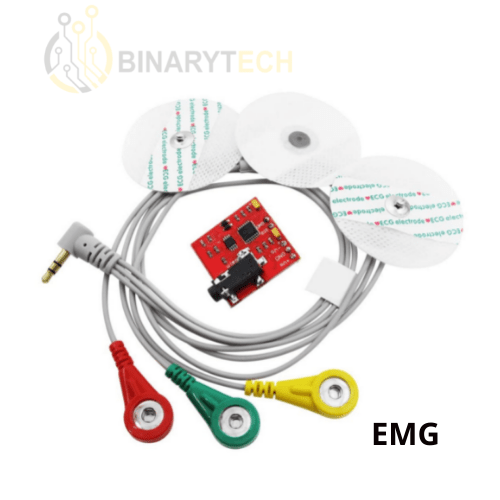

Module capteur Electromyogramme EMG, V3.0 avec cable et électrode.

L’électromyogramme (EMG), la mesure de l’activité musculaire a traditionnellement été utilisée dans la recherche médicale, cependant avec des microcontrôleurs rétrécissants mais plus puissants et des circuits intégrés, EMG power Road et des capteurs peuvent être utilisés pour divers systèmes de contrôle.

Ce capteur musculaire v3 mesure, filtre, rectifie et amplifie l’activité électrique d’un muscle et produit un signal de sortie analogique qui peut facilement être lu par un microcontrôleur, permettant de nouvelles interfaces contrôlées par les muscles pour vos projets.

Diamètre du tampon d’électrode : 52 mm

Longueur du câble : 50cm

Poids : 30gm.

Gain réglable amélioré (plus robuste)

Port intégré pour les nouveaux câbles Se connecte à la carte directement à la sortie de la boîte

Alimentation : une alimentation nominal double de 9 V, la tension minimale est 3,5 V

compatible avec Arduino

Instructions de câblage :

Pour utiliser ce capteur, l’utilisateur doit avoir trois électrodes connectées au corps du sujet.

L’électrode de référence doit être placée sur une section inactive du corps, comme la partie osseuse du coude, du tibia ou de l’avant-bras. Cette électrode doit être connectée au câble noir ou brun.

Les deux autres électrodes doivent être placées le long du muscle à mesurer. La deuxième électrode doit être placée le long du milieu du muscle; cette électrode doit être connectée au câble rouge.

La dernière électrode doit être placée à l’extrémité du muscle et connectée au câble bleu.

Enfin, connectez la broche SIG à une broche d’entrée analogique de votre microcontrôleur et la broche GND à la broche de terre de votre microcontrôleur.
