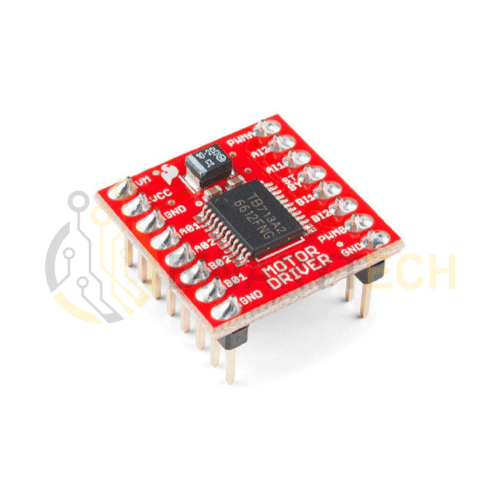

Module Driver moteur Double , TB6612FNG 2.7-15V 1.2A

Le module de commande de moteur TB6612 utilise le circuit intégré TB6612FNG, capable de fournir un courant élevé (1,2 A en continu) et doté de deux canaux de sortie dans une structure de pont MOSFET en H. Il peut piloter deux moteurs. La tension d’alimentation du module est indépendante de celle du moteur : VCC (2,7 V à 5,5 V) et VM (15 V max.) pour le moteur. La tension de fonctionnement optimale du moteur se situe entre 2,5 V et 13,5 V ; en dessous de 2,5 V, le moteur ne fonctionne pas.
Le contrôle est simple : il suffit de régler les valeurs MA et MB (haut ou bas) pour contrôler la rotation avant et arrière des deux servomoteurs, et PWMA et PWMB pour contrôler la vitesse de rotation. Seules quatre broches d’E/S sont utilisées. Les ports anti-inversion pour la connexion des moteurs et l’entrée des signaux sont robustes et faciles à brancher. Grâce à la détection de basse tension et à la protection thermique intégrées à la puce pour protéger le circuit, vous n’avez pas à craindre de ruiner votre projet ou d’endommager la carte de commande principale.

Caractéristiques

Utilise le circuit intégré de commande de moteur TB6612FNG avec un courant de sortie maximal de 1,2 A.
Câblage robuste et pratique, avec port anti-inversion pour la connexion du moteur et l’entrée du signal.
Commande simple : contrôle simultané de deux moteurs – MA et MB pour le sens de rotation, et PWMA et PWMB pour la vitesse de rotation.
Double alimentation. VCC du module : 2,7-5,5 V, VM du moteur : 15 V (max.).
Compact et léger, avec trous de fixation de 3 mm, idéal pour les véhicules intelligents.
Circuit de protection thermique et détection de sous-tension intégrés.
Dimensions : 42 × 32 mm
