Module DS1307 I2C Real Time Clock BINARYTECH

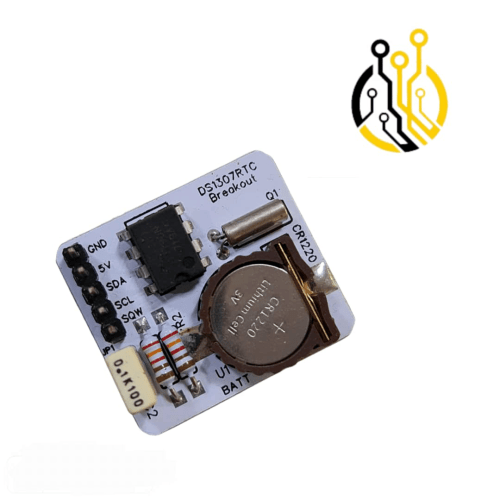

Ce produit est une carte basé sur le circuit intégré Maxim DS1307.
Le DS1307 est une horloge temps réel (RTC)série de une faible puissance, on retrouve une information binaire ?codé décimal (BCD) de l’horloge et du calendrier.

L’adresse et les données sont transférées en série par un bus bidirectionnel I2C.

La fonction horloge / calendrier fournit les informations secondes, minutes, heures, jour, date, mois, et l’année. La fin de la date de mois est ajustée automatiquement pour les mois de moins de 31 jours, y compris des corrections pour l’année bissextile. L’horloge fonctionne soit dans le format 24 heures ou 12 heures avec indicateur AM / PM.

Le DS1307 est doté d’un capteur qui détecte les pannes de courant et commute automatiquement sur l’alimentation de secours.

Un signal de sortie à drain ouvert est prévu pour réaliser une horloge programmable à 1Hz, 4.096Khz, 8.192Khz, 32,768kHz; Cette fonction est très utile pour synchroniser votre application avec  « à la seconde de référence » ou un de ses multiples. Cette sortie peut également être fixé au niveau logique haut ou bas par l’intermédiaire de registre interne, vous permettant d’utiliser ce signal pour des routines de débogage ou test.

Trois endroits différents sont disponible pour souder le connecteur, vous pouvez également choisir de souder un connecteur droit ou à90 ° : il vous donne la possibilité de passionner au mieux ce montage RTC dans vos applications spécifiques.

Sa petite taille , sa faible puissance et sa facilité d’utilisation font de ce module RTC un choix idéal pour la mise en œuvre des systèmes de temps pour vos montages DIY.

Pile CR2012 incluse
