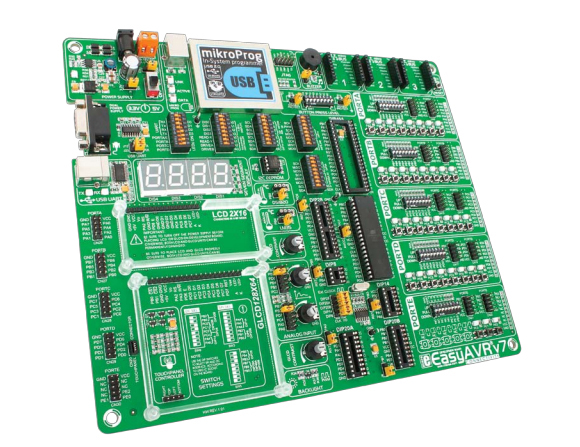

Starter-kit "EasyAVR7" Développement sur AVR 8 à 40 broches

Rupture de stock

5/5

26,800.00 د.ج

Rupture de stock

Ce starter-kit professionnel est spécialement conçu pour pouvoir développer sur les microcontrôleurs Atmel™ 8, 14, 20, 28 et 40 broches de la famille AVR™. Dotée d’une très grande qualité de réalisation, la platine (où chaque composant est clairement identifié) est livrée de base avec un microcontrôleur ATMega32. De nombreux exemples de programmes en langage “C”, en langage “Pascal” et en langage “BASIC” vous assurerons une prise en main immédiate.

La programmation se fait SANS BOOT Loader, c’est à dire que vous pouvez placez un AVR à technologie Flash vierge sur la platine et procéder immédiatement à sa programmation !

Le starter-kit est livrée de base avec un microcontrôleur ATMega32. Pouvant être cadensé jusqu’à 16 MHz, ce microcontrôleur dispose de 32 Ko de mémoire programme “Flash”, de 44 ports d’entrées/sorties (dont 8 utilisables en canaux de conversion “analogique/ numérique” avec une résolution de 10 bits), de 3 timers, de différentes fonctions de gestion de signaux PWM, d’un port de communication série, d’un port de communication SPI™…

Plus de 64 microcontrôleurs AVR gérés
La platine “EasyAVR7” est à ce jour capable de gérer près de 64 AVR différents (la liste ci-dessous ne représente qu’une partie des AVR supportés – Consultez la documentation de la platine pour obtenir la liste complète).

 Liste des microcontrôleurs supportés (famille AT90)

 AT90PWM2         AT90PWM216     AT90PWM2B      AT90PWM3
 AT90PWM316     AT90PWM3B       AT90S1200        AT90S2313
AT90S2323         AT90S2343        AT90S4433        AT90S8515
AT90S8535

 Liste des microcontrôleurs supportés (famille ATmega)

 ATmega1284     ATmega1284P     ATmega16        ATmega161
 ATmega162       ATmega163        ATmega164      ATmega164P
 ATmega164PA    ATmega165        ATmega165P    ATmega168
 ATmega168P      ATmega169        ATmega169P    ATmega32
 ATmega323        ATmega324        ATmega324P    ATmega324PA
 ATmega328       ATmega328P       ATmega32A      ATmega48
 ATmega48P       ATmega48PA       ATmega644      ATmega644P
 ATmega644PA    ATmega8           ATmega8515     ATmega8535
 ATmega88         ATmega88P        ATmega88PA     ATmega8A

 Liste des microcontrôleurs supportés (famille ATtiny)

 ATtiny12           ATtiny13             ATtiny15        ATtiny2313
ATtiny24           ATtiny25             ATtiny26        ATtiny261
ATtiny4313       ATtiny44              ATtiny45        ATtiny461
ATtiny84           ATtiny85             ATtiny861

La suite logicielle livrée

MikroProg Suite™
Le starter-kit “EasyAVR7” est livré avec un DVD comprenant le logiciel de gestion du programmateur USB de la carte. Ce logiciel (appelé MikroProg Suite™) dispose de nombreuses fonctions usuelles: programmation, lecture, vérification, test de virginité, protection, édition…

Compilateurs mikroelektronika
Le DVD contient également les versions de démo des compilateurs BASIC (MikroBASIC PRO), “C” (MikroC PRO) et “PASCAL” (MikroPASCAL PRO) pour microcontrôleurs AVR. Ces versions de démo (limitées à 2 Ko de code) vous permettront d’expérimenter la plupart des fonctionnalités de la carte. Les versions complètes des compilateurs peuvent être acquises en bas de page.

Nombreux exemples “clef en main”
Le starter-kit est livré avec de nombreux exemples de programmes réalisés avec les compilateurs mikroelktronika (certains exemples nécessites des modules d’extension optionnels):

– Affichage sur digit 7 segments à Leds en mode mltiplexé
– Conversion analogique/numérique avec affichage sur Leds
– Envoi/réception de données via le port RS232
– Gestion USB <>UART
– Affichage de textes sur écran LCD
– Pilotage des Leds de la platine
– Affichage de textes et de graphismes sur écran LCD graphique
– Gestion capteur LM35
– Génération de sonsl
– Pilotage mémoire EEPROM
– Gestion d’une dalle tactile
– Etc, Etc…

En plus des exemples de bases livrés avec le starter-kit “EasyAVR7”, vous avez à votre disposition un site spécialement dédié aux compilateurs mikroelektronika, sur lequel vous aurez la possibilité de télécharger les codes sources de centaines d’applications. Régulièrement remis à jour, ce site est une mine d’idées et une aide précieuse pour vos développements. Cliquez-ici pour accéder à LIBSTOCK.

Programmateur USB intégré
La platine “EasyAVR7” intègre un puissant programmateur à connexion USB qui vous permettra de télécharger vos programmes (développés en assembleur ou avec n’importe quel compilateur pour AVR) dans le microcontrôleur que vous aurez inséré dans un des supports. La programmation se fait sans Bootloader, de telle sorte que vous puissiez placer un AVR “standard” sur la platine et procéder immédiatement à sa programmation.

Possibilité de débuggage à l’aide d’un sonde de programmation JTAGICE (non inclus) via un connecteur prévue à cet effet sur la platine.

Les points forts du starter-kit “EasyAVR7”




Livré avec
ATmega32
Double régulation
3,3 V et 5 V
Connexion USB pour
programmateur
Port RS232
intégré
Convertisseur
USB <> série
4 afficheurs
7 segments à Leds
Buzzer
intégré
Programmateur
intégré
Emplacement LCD
2 x 16 optionnel
Reprise des ports
sur HE10 mâle
Réglage contraste
afficheur graphique
Réglage contraste
afficheur alphanu.
Contrôleur dalle
tactile
Emplacement LCD
128 x 64 optionnel
Potentiomètre sur
entrées ADC
EEprom 24AA01
intégrée
Contrôle rétro
éclairage via PWM
Reprise cosse de
masse pour mesures
Quart 8 MHz
intégré
Emplacement pour
LM35 (option)
Emplacement pour
DS1820 (option)
Connecteur pour
sonde JTAG
Support (1) pour
module ClickBoard
Support (2) pour
module ClickBoard
Support (3) pour
module ClickBoard
36 Leds intégrées
à la platine
Sélection tirage haut/
bas (ou sans)
Reprise des ports
sur HE10 mâles
36 BP intégrés
à la platine
Reprise des ports
sur pastilles
Bouton poussoir
Reset sur la platine



Emplacements pour
modules “Click Board”

La platine “EasyAVR7” dispose de 3 empla-
cements spécialement conçus pour rece-
voir des petits modules d’extensions
appelés “Click Board”.Ces petits modules optionnels vous
permettrons d’ajouter instantanément
de nouvelles possibilités et fonctions
à votre starter-kit.Cliquez ici consulter la liste des
modules “Click Board”



“EasyAVR7″… un outil de développement évolutif !

La platine “EasyAVR7” dispose d’une multitude de connecteurs mâles HE10 permettant de donner accès aux différents ports d’entrées/ sorties des microcontrôleurs PIC.

Ces connecteurs vous permettent également d’enficher d’autres modules d’extension optionnels capables d’ajouter encore de nouvelles fonctions et possibilités à votre starter-kit: bus de communication RS485, système de communication sans fil, restitution de fichiers sonores MP3, possibilité de lecture/écriture sur carte mémoire SD™ ou CF™, capteurs divers, modules d’affichages, convertisseurs analogique/ numérique et numérique/analogique, etc, etc…

Cliquez ici pour consulter la liste des modules d’extension

Les emplacements pour les modules Click™ Board ainsi que les connecteurs mâles HE10 vous permettront ainsi d’ajouter instantanément à votre starter-kit un module GPS, un module GSM, un module de communication IrDA, un module Bluetooth®, un module Wifi, une connexion Ethernet, un bus de communication CAN, un port RS485, un port RS232, un système de transmission de données par fibre optique, un capteur de lumière, un gyroscope, un accéléromètre, une boussole électronique, un capteur de température, un capteur capacitif, un capteur de pression, une horloge RTC, un système de mémorisation sur carte microSD™, un convertisseur 4-20 mA, un convertisseur “N/A”, un convertisseur “A/N”, un potentiomètre numérique, un module de reconnaissance vocal, un module de restitution de fichiers sonores “.MP3”, des relais, un joystick, un module de commande pour moteur “cc” ou pour moteur pas-à-pas, une matrice à Led, un système d’incrustation vidéo, un bargraph à Leds, etc…

Encore et toujours plus d’options !
Nous proposons également en option dans la colonne de droite un bloc d’alimentation, un capteur de température DS18S20, un afficheur LCD alphanumérique 2 x16 caractères, un afficheur LCD graphique 128 x 64 pixels rétro-éclairé bleu, un câble de liaison série (si vous voulez exploiter le port RS-232 de la platine), etc…
Documentation très détaillée

Comportant 36 pages entièrement en couleur, la documentation du starter kit “EasyAVR7” explique pas-à-pas (à l’aide de nombreuses illustrations et schémas théoriques) comment configurer la platine vis-à-vis du AVR® que vous souhaitez exploiter, comment utiliser le programmateur et le débugger ainsi que les différents périphériques intégrés ou optionnels.

Contenu livré avec le starter-kit “EasyAVR7”
– 1 platine (avec un ATmega32) – sans afficheur LCD, ni dalle tactile, ni capteur DS1820, ni câble série
– 1 CD-rom intégrant la notice (en Anglais) et la suite logiciel
– 1 câble de liaison USB (pour le programmateur intégré)
