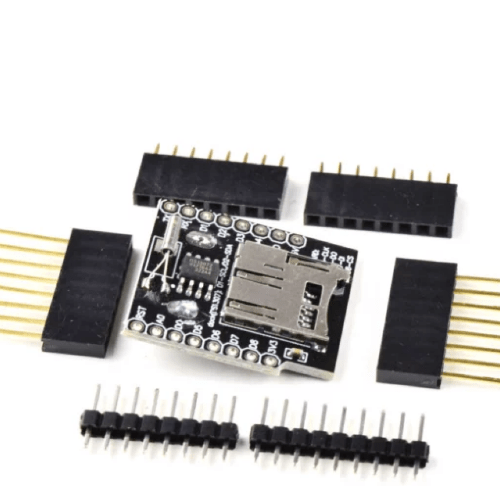

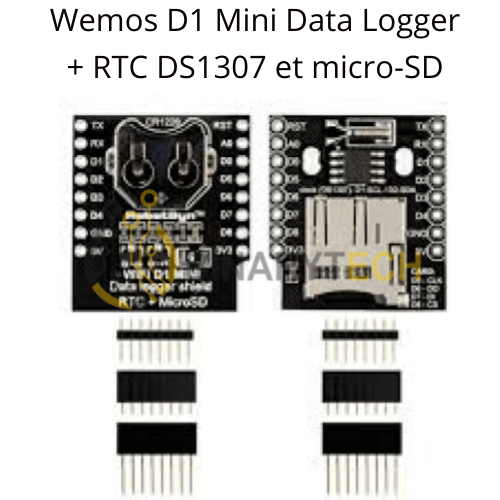

L’enregistreur de données WeMos D1 Mini Data Logger Shield permet de sauvegarder des données telles que des événements numériques et des mesures analogiques, ainsi qu’un horodatage précis, sur une carte micro SD (FAT16/32). Une pile au lithium CR1220 (en option) assure son fonctionnement pendant plusieurs années sans alimentation externe.

Voici les lignes d’E/S utilisées par le Data Logging Shield pour se connecter à la carte WiFi WeMos D1 Mini :

Interface I2C pour l’horloge temps réel :
D1 – SCL,
D2 – SDA

Interface SPI pour carte CD :
D5 – CLK
, D6 – DO
, D7 – DI,
D8 – CS
