Micro-switchs et fins de course (limit switch) pour détecter une position, une fin de mouvement ou l'ouverture d'un capot : modèles à plongeur, à roulette ou à languette.

Catégories associées

Boutons-poussoirsClaviersCommutateurs rotatifs et à cléEncodeurs rotatifsInterrupteurs à glissière, à levier et à basculeInterrupteurs DIPInterrupteurs ILS et thermiquesJoysticksPour bornes d'arcade
13 résultats

Choisir un micro-switch ou une fin de course

Un micro-switch est un contact à action brusque : une faible course sur le poussoir fait basculer le contact d'un coup, ce qui donne une détection nette et répétable. La plupart des modèles sont SPDT, avec trois bornes : commun (C), normalement ouvert (NO) et normalement fermé (NF). C'est ce qui explique les appellations du type « normalement ouverts et fermés » des séries KW7-0 : vous câblez le contact dont vous avez besoin selon que la machine doit démarrer ou s'arrêter au contact.

Trois points guident le choix :

  • L'actionneur : plongeur simple pour un appui direct et précis, à roulette pour un chariot ou un axe qui passe de côté (imprimante 3D, CNC, portail), à languette pour rattraper un alignement approximatif avec une course plus longue.

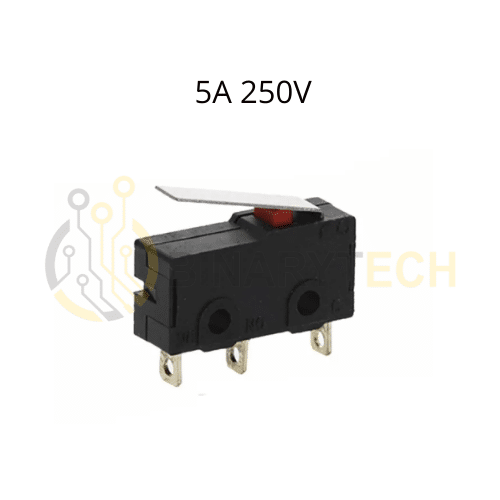

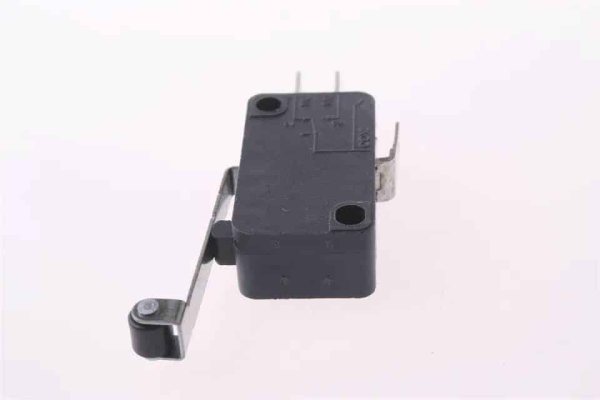

  • Le format : les mini fins de course L=20mm ou L=12,8mm se logent sur une carte ou un petit mécanisme ; les boîtiers 28x10x15 mm se vissent sur un bâti.
  • Le pouvoir de coupure : un micro-switch 1A 125V convient à un signal logique, alors qu'un 15A 250V ou un modèle Saia-Burgess ou SCHALTBAU se destine à une charge secteur ou un moteur.

Pour un bouton de façade ou un interrupteur à main, voyez plutôt la catégorie Boutons et interrupteurs.

Questions fréquentes

Quelle différence entre un micro-switch et un limit switch ?

Techniquement c'est le même composant : le terme micro-switch (ou microrupteur) désigne le contact à action brusque, et fin de course / limit switch désigne son usage, détecter la fin d'un déplacement mécanique. Les modèles vendus comme fins de course ont simplement un actionneur adapté : roulette, languette ou levier.

Quel micro-switch pour une imprimante 3D ou une CNC ?

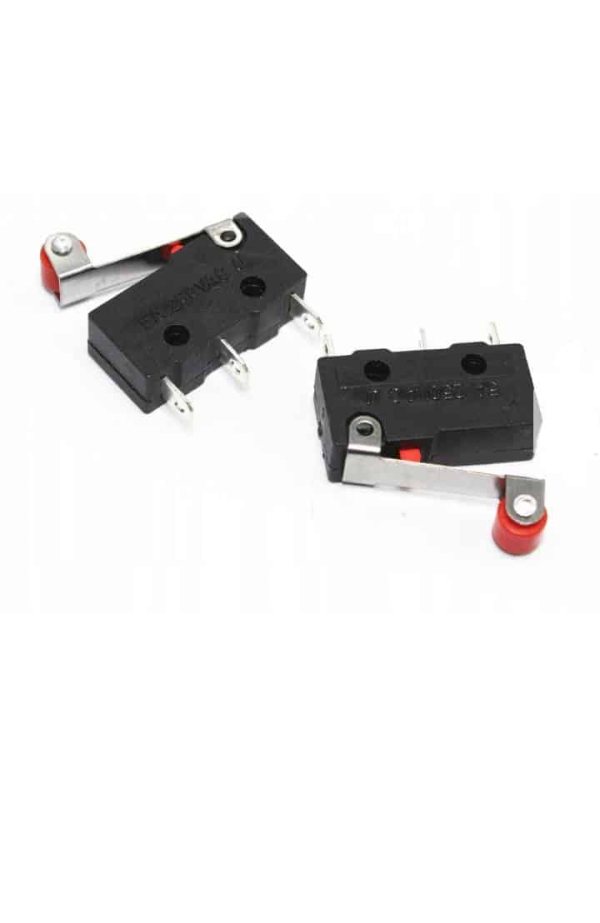

Un mini fin de course L=20mm, avec ou sans roulette, convient pour le référencement des axes car il est petit, léger et se fixe facilement sur le bâti. Le courant commuté est faible, donc le pouvoir de coupure n'est pas critique ; ce qui compte, c'est la répétabilité du point de déclenchement et une fixation rigide.

Comment savoir si je dois câbler sur NO ou sur NF ?

Sur NO (normalement ouvert), le circuit se ferme quand le switch est pressé ; sur NF (normalement fermé), il s'ouvre. Pour une sécurité — capot, fin de course d'un moteur — on utilise le NF, car une coupure de fil provoque l'arrêt plutôt qu'un faux signal de marche.

Puis-je commander directement un moteur 220 V avec un micro-switch ?

Seulement si le modèle est prévu pour cette tension et ce courant, comme les versions 250V 15A, et si le moteur ne dépasse pas le calibre indiqué. Pour une charge inductive importante, il est plus sûr de piloter un relais ou un contacteur avec le micro-switch.

Pourquoi les prix varient autant d'un micro-switch à l'autre ?

Ce sont la durée de vie mécanique, la précision du point de basculement, le pouvoir de coupure et l'origine du fabricant qui font l'écart. Un modèle industriel de marque établie tient bien plus de cycles qu'un mini-switch générique destiné à un montage occasionnel.
