Plaques présensibilisées et cuivrées
8 résultats
Plaques cuivrées simple et double face et plaques présensibilisées UV, en formats A4, A5, A6 ou grandes dimensions, pour fabriquer vous-même vos circuits imprimés.
Catégories associées
8 résultats
16 disponible(s)
BY1OY12419-1

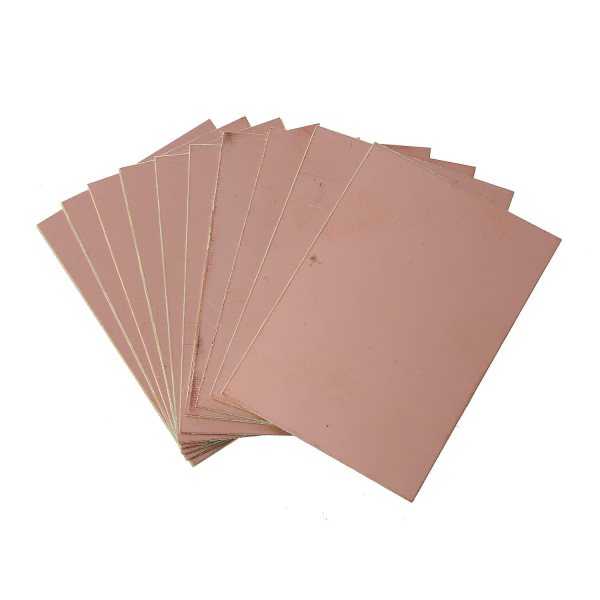

Plaque cuivré format A6 10x15cm
250,00 DA
400,00 DA
350,00 DA
250,00 DA
BY1OY12419-03
Plaque cuivré format 220x310mm
700,00 DA
700,00 DA
1 950,00 DA
Choisir sa plaque pour circuit imprimé

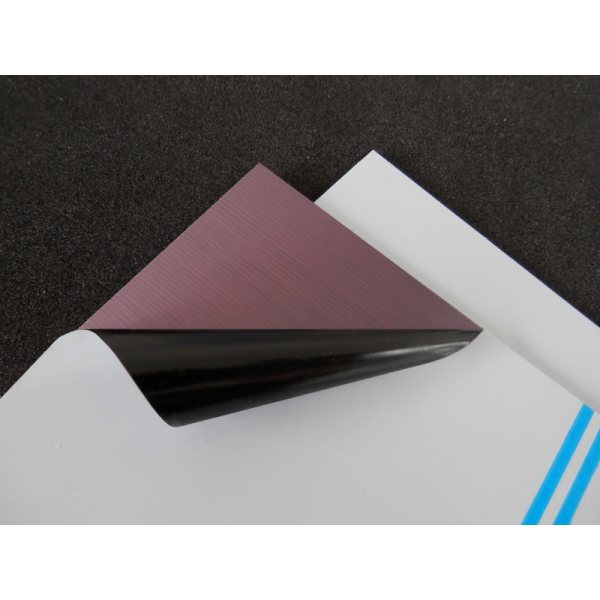

Une plaque de circuit imprimé, c'est un support isolant (époxy FR4 ou bakélite FR1) recouvert d'une fine couche de cuivre. Vous dessinez les pistes, vous protégez le cuivre à conserver, puis le bain de gravure dissout le reste. Deux familles existent dans cette page : la plaque cuivrée nue, qu'on insole après transfert du typon au fer à repasser ou au toner, et la plaque présensibilisée UV, déjà recouverte d'une résine photosensible protégée par un film opaque, qui s'expose sous lampe UV puis se révèle.
- Simple ou double face : le simple face suffit pour un montage d'alimentation ou un petit ampli. Le double face devient utile dès que le routage se croise, mais impose des vias et un alignement soigné des deux typons.

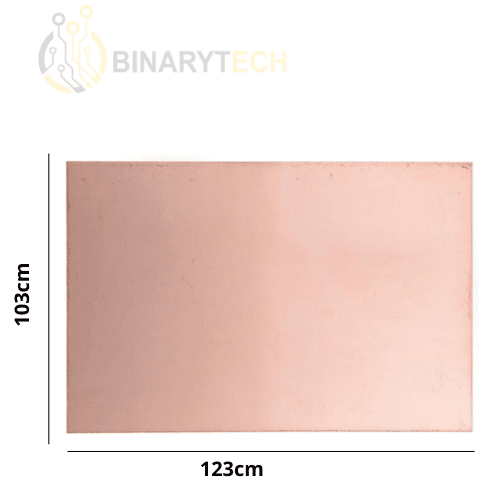

- Le format : A6, A5, A4 pour une carte unique ou quelques exemplaires, grands formats type 220x310 mm ou plaques FR1 de grande dimension quand vous découpez plusieurs cartes dans la même plaque.
- L'épaisseur : 1,6 mm est le standard, il tient bien les connecteurs et les borniers. La couche de cuivre de 35 µm convient à l'électronique courante ; pour de forts courants, on élargit les pistes ou on les étame.
Prévoyez aussi le perçage (forets 0,8 à 1 mm pour les traversants) et le bain de gravure. Les autres fournitures de gravure et les plaques à pastilles se trouvent dans la catégorie Circuits imprimés.
Questions fréquentes
Quelle différence entre une plaque cuivrée et une plaque présensibilisée ?
La plaque cuivrée est simplement du cuivre nu sur un support isolant : il faut y transférer le motif soi-même, souvent par toner. La présensibilisée porte déjà une résine photosensible, ce qui permet un tracé plus fin et plus net, mais exige une lampe UV et un révélateur.
Simple face ou double face, que choisir ?
Le simple face est plus simple à graver, à percer et à aligner, et convient à la majorité des montages amateurs. Prenez du double face quand votre routage ne peut pas éviter les croisements de pistes ou qu'il vous faut un plan de masse continu.
Quelle taille de plaque prendre ?
Choisissez un format un peu plus grand que votre carte pour garder une marge de manipulation et de découpe. Pour un seul petit montage, l'A6 suffit ; pour plusieurs cartes à graver en une fois, un A4 ou un grand format revient moins cher au centimètre carré.
Que signifient FR1 et FR4 ?
FR1 est un support papier-phénolique (bakélite), se découpe facilement au cutter ou à la scie mais reste plus cassant. FR4 est de l'époxy renforcé de fibre de verre, plus rigide et plus stable thermiquement, préféré pour les cartes qui doivent durer.
Comment conserver une plaque présensibilisée ?
Gardez-la dans son emballage, film opaque en place, à l'abri de la lumière du jour et de la chaleur. Retirez le film juste avant l'insolation, sinon la résine se voile et la gravure devient irrégulière.
