Capteurs de Distance Laser VL53L0X V2

Description du produit :

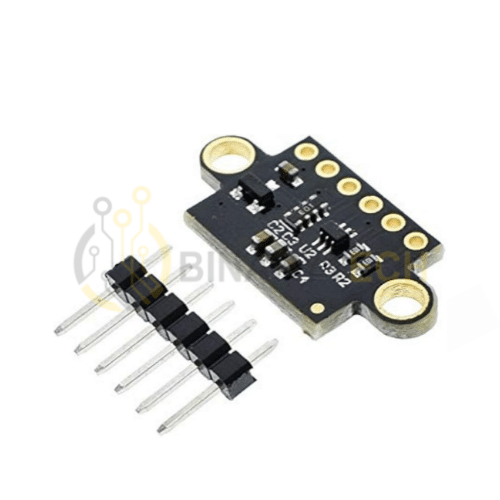

Le GY-530 VL53L0X V2 est un module de capteur de distance laser basé sur le principe du temps de vol (ToF) utilisant la puce de capteur VL53L0X V2 de STMicroelectronics.

Le VL53L0X V2 offre des capacités de mesure de haute précision et de longue portée pour une variété d’applications de télémétrie et de détection de distance.

Caractéristiques du produit :

Mesure de haute précision : avec une précision de mesure de l’ordre du millimètre.

Mesure à longue distance : distance de mesure jusqu’à 2 mètres (sous certaines conditions).

Réponse rapide : temps de réponse rapide pour les applications de télémétrie en temps réel.

Taille réduite : la taille réduite du module facilite son intégration dans une grande variété d’appareils.

Faible consommation d’énergie : convient aux appareils alimentés par batterie.

Caractéristiques techniques :

Tension d’alimentation : 2,8V – 5V

Courant de fonctionnement : environ 20mA

Plage de mesure : 30 mm – 2000 mm

Précision de la mesure : ±3%

Type d’interface : I2C

Température de fonctionnement : -20°C à 85°C

Dimensions : environ 10 mm x 12 mm

Définition des broches :

VIN : Entrée d’alimentation (2,8V – 5V)

GND : Masse

SCL : Ligne d’horloge I2C

SDA : Ligne de données I2C

XSHUT : broche d’arrêt, niveau bas d’arrêt, niveau haut de fonctionnement normal

GPIO1 : Sortie d’interruption programmable

Utilisation :

1) Initialisation : après la mise sous tension, le module doit être initialisé et configuré, y compris la configuration de l’adresse I2C et la sélection du mode.

2. distance de mesure : envoyer une commande de mesure à VL53L0X V2 via l’interface I2C, le capteur renverra le résultat de la mesure.

3) Lecture des données : lire les données de mesure via l’interface I2C pour les traiter et les appliquer.
