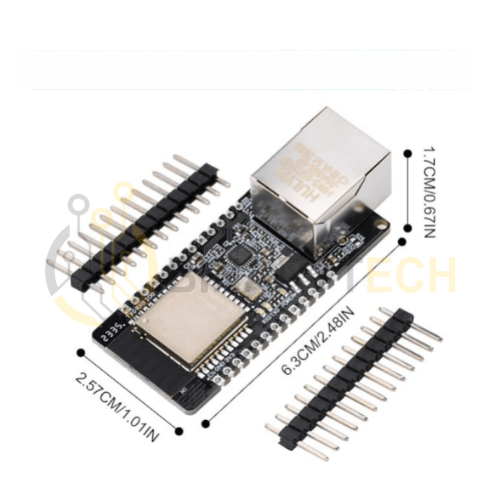

Carte de développement ESP32 WT32-ETH01 Ethernet WiFi Bluetooth

Le microcontrôleur est un WT32-S1 d’Espressif Systems et peut être programmé avec l’IDE Arduino. Il faut installer le noyau ESP32, puis utiliser les paramètres de la carte « WT32-ETH01 Ethernet Module » pour le téléversement.

Lorsque vous branchez l’alimentation, une LED rouge s’allume.

Le module fournit deux ports série matériels (IO1/IO3, IO5/IO17), 8 GPIO et 3 ports supplémentaires qui peuvent être utilisés uniquement comme entrées.

IO17 (TX2) et IO5 (RX2) sont connectés à des LED vertes (actif BAS).

Le Wi-Fi fonctionne de manière très similaire à la famille ESP32. L’Ethernet fonctionne correctement avec les exemples actuels (ESP32 Core 2.0.14), mais vous aurez besoin d’une bibliothèque supplémentaire pour faire fonctionner le serveur web. J’aborderai ce sujet plus loin sur cette page.

Logiciel standard sur le WT32-ETH01

Le WT32-S1 est préprogrammé et obtient une adresse IP via DHCP. Je n’ai pas exploré en profondeur le logiciel du fabricant. Cette page explique comment installer VOTRE PROPRE LOGICIEL sur le WT32-ETH01.

Comment programmer le WT32-ETH01

La carte peut être programmée en connectant un adaptateur USB-TTL aux broches correspondantes. Connectez RX0/TX0/GND aux broches TX/RX/GND de votre périphérique USB-TTL. J’ai configuré le niveau à 3,3 V, mais j’utilise l’adaptateur USB pour l’alimentation 5 V.

Pour mettre le WT32-EHT01 en mode programmation, je procède comme suit :

• Déconnecter VCC
• relier EN à GND
• connecter VCC
• Déconnecter EN de la masse
