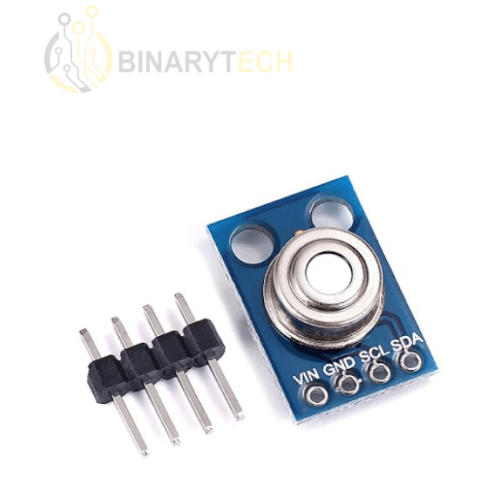

Module de capteur de température infrarouge sans contact IIC I2C MLX90614

Description

Le MLX90614 ESF est un thermomètre infrarouge pour les mesures de température sans contact. La puce de détection de thermopile sensible aux infrarouges et l’ASIC de conditionnement du signal sont intégrés dans le même boîtier TO-39. Le MLX90614 GY-906 intégré est un amplificateur à faible bruit, un ADC 17 bits et une puissante unité DSP, ce qui permet d’obtenir une précision et une résolution élevées du thermomètre.

L’utilisateur peut configurer la sortie numérique en PWM. En standard, le PWM 10 bits est configuré pour transmettre en continu la température mesurée dans la plage de -20 à 120 °C, avec une résolution de sortie de 0,14 °C.

Caractéristiques:

1. Fonctionne à partir d’une entrée de 3,3 V à 5 V, le module dispose d’un circuit intégré régulateur de puissance intégré.
2. Interface I2C standard avec 2 résistances de rappel intégrées
3. Lors de la mesure de la température, veuillez maintenir une distance de mesure de 1 cm
4. Petite taille, faible coût
5. Facile à intégrer
6. Calibré en usine dans une large plage de température : -40 à 125 °C pour la température du capteur et -70 à 380 °C pour la température de l’objet.
7. Haute précision de 0,5°C sur une large plage de températures (0..+50 C pour Ta et To)
8. Précision médicale de 0,1°C dans une plage de température limitée disponible sur demande
9. La résolution de mesure de 0,01°C
10. Interface numérique compatible SMBus pour des relevés de température rapides et des réseaux de capteurs de construction
11. Sortie PWM personnalisable pour une lecture continue
12. Adaptation simple pour applications de 8 à 16 V
