Choisir le bon module pour votre montage

Cette gamme regroupe trois familles. Les modules relais (1, 2 ou 4 canaux) servent à commander une charge en 220 V depuis un microcontrôleur : le point à vérifier d'abord est la tension de la bobine, car un module 5VDC se pilote directement par une sortie Arduino, alors qu'un 12VDC ou 24VDC demande une alimentation séparée. La mention High/Low level indique que l'on choisit si le relais s'enclenche sur un niveau haut ou bas, utile avec un ESP32 dont les broches partent parfois à l'état haut au démarrage.

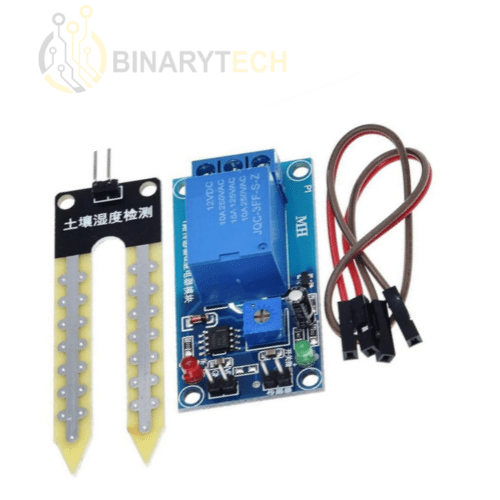

Les capteurs et modules d'interface couvrent les besoins courants : température et humidité avec le DHT11, humidité de sol pour l'arrosage, suiveur de ligne TCRT5000 pour un robot, encodeur rotatif EC11 pour un menu, horloge DS1307 en I2C, ou capteur de tension 25V pour surveiller une batterie. Pour la liaison à distance, le MAX485 convertit le TTL en RS485 sur longue distance et l'ENC28J60 ajoute un port Ethernet.

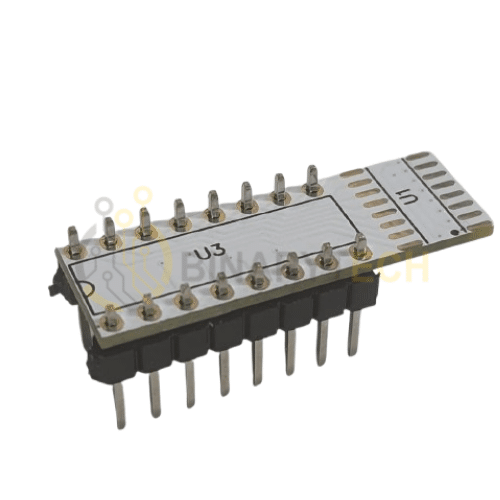

  • Travail sur circuits en boîtier SMD : les adaptateurs SOIC-8 et SOIC-16 vers DIP permettent de programmer ou tester une puce sans la souder.
  • Câblage propre : adaptateurs à bornier à vis pour Arduino Nano et DB9, cartes d'extension I/O pour Nano et ESP32 30 broches.
  • Moteur pas à pas : le driver ULN2803 accompagne le 28BYJ-48 ; voir aussi Autres modules.

Questions fréquentes

Quelle différence entre un module relais 5VDC, 12VDC et 24VDC ?

Le chiffre correspond à la tension d'alimentation de la bobine du relais, pas à la charge commutée. Un 5VDC fonctionne sur le 5 V d'une carte Arduino, tandis que le 12VDC et le 24VDC s'utilisent avec une alimentation dédiée, souvent dans une armoire ou avec un automate.

Qu'apporte un relais High/Low level isolé ?

Le réglage High/Low permet de choisir le niveau logique qui active le relais, ce qui évite un déclenchement intempestif au démarrage du microcontrôleur. La version isolée sépare électriquement la commande de la partie puissance, en général par optocoupleur.

DHT11 ou un capteur plus précis pour une station météo ?

Le DHT11 convient à une mesure d'ambiance simple avec une résolution de l'ordre du degré et une lecture lente. Pour un relevé fin ou une plage de température large, un capteur de type DHT22 ou un capteur I2C sera plus adapté.

À quoi sert un adaptateur SOIC vers DIP ?

Il maintient une puce en boîtier SMD sans soudure et ramène ses broches au pas 2,54 mm d'un support DIP. C'est la solution pour lire, programmer ou tester une mémoire ou un microcontrôleur CMS sur une plaque d'essai.

Pourquoi utiliser le MAX485 plutôt qu'une liaison série directe ?

Le RS485 transmet en paire différentielle, ce qui lui donne une bonne immunité au bruit et permet des câbles de plusieurs dizaines de mètres, avec plusieurs appareils sur le même bus. Une liaison TTL directe reste limitée à quelques dizaines de centimètres.
