Optocoupleurs

37 résultats

Optocoupleurs et optotriacs pour isoler galvaniquement une commande basse tension d'un circuit de puissance ou du secteur : PC817, 4N35, MOC3021, TLP250, 6N137 et modules d'isolation.

Catégories associées

LEDs, matrices, infrarouges et afficheurs 7 segmentsModules d'affichagePhotorésistances LDR
37 résultats

37 résultats

123

Choisir son optocoupleur selon la sortie

Un optocoupleur transmet un signal par la lumière : une LED infrarouge d'un côté, un phototransistor, un photodarlington ou un triac de l'autre. Les deux côtés restent électriquement séparés, ce qui protège un microcontrôleur d'un étage de puissance ou d'un circuit relié au secteur. Le choix se fait d'abord sur le type de sortie.

  • Sortie transistor — PC817, PC814, PC123, TLP521-1, 4N35, 4N37, CNY17 : isoler un signal logique, un retour d'information ou une boucle de régulation.

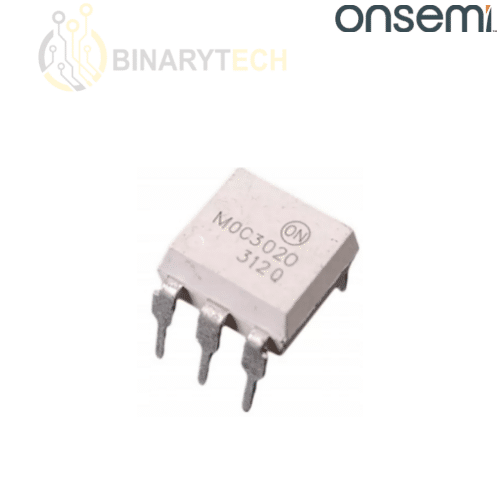

  • Sortie triac — MOC3021, MOC3023, MOC3051 sans détection du passage par zéro, ou MOC3041, MOC3061, MOC3083 en zero-cross : commander un triac de puissance sur le réseau.
  • Driver de grille isolé — TLP250, TLP350 : attaquer un MOSFET ou un IGBT dans un hacheur ou un onduleur.
  • Logique rapide — 6N137, TLP113, TLP155E : liaisons de données isolées où la vitesse compte.

Vérifiez ensuite le boîtier, traversant DIP pour les montages sur plaque ou CMS comme le PC17K1C, le PC814BS et le TLP181GB, puis le nombre de canaux (TLP521-2, modules d'isolation 2 ou 4 voies). Regardez enfin le CTR, le rapport entre le courant de sortie et le courant dans la LED d'entrée : un CTR faible impose plus de courant côté commande. Une résistance en série avec la LED reste indispensable. Le rayon Optoélectronique complète ces références.

Questions fréquentes

Quelle différence entre un optocoupleur à transistor et un optotriac ?

Un optocoupleur à sortie transistor, comme le PC817 ou le 4N35, transmet un signal de faible courant en continu. Un optotriac comme le MOC3021 ou le MOC3061 sert à déclencher la gâchette d'un triac de puissance sur une charge alternative, il ne remplace pas le triac lui-même.

Zero-cross ou non zero-cross pour commander un triac ?

Un modèle zero-cross (MOC3041, MOC3061, MOC3083) ne commute qu'au passage de la sinusoïde par zéro : moins de parasites, parfait pour une charge résistive comme un chauffage ou un éclairage. Un modèle non zero-cross (MOC3021, MOC3023, MOC3051) commute à tout moment, nécessaire pour la gradation de phase.

PC817 ou 4N35, lequel prendre ?

Le PC817 est en boîtier 4 broches et s'utilise pour la plupart des isolations de signal simples. Le 4N35 et le 4N37 sont en 6 broches avec la base du phototransistor accessible, ce qui permet d'ajouter une résistance base-émetteur pour stabiliser le fonctionnement ou réduire la sensibilité au bruit.

Quel composant pour piloter un MOSFET ou un IGBT de puissance ?

Un PC817 n'a ni la vitesse ni le courant de sortie nécessaires. Il faut un driver de grille isolé comme le TLP250 ou le TLP350, conçu pour charger et décharger rapidement la capacité de grille tout en gardant l'isolation entre la commande et la puissance.

Puis-je récupérer ma commande sur place ?

Oui, le retrait se fait au magasin de Bab Ezzouar, à Alger.
