Relais
68 résultats
Relais électromécaniques et modules relais : bobines 5, 12, 24 ou 48 VDC, contacts de 5 à 30 A, en versions circuit imprimé, slim pour armoire ou prêtes à câbler sur Arduino.
Catégories associées
68 résultats
100 disponible(s)
680,00 DA
450,00 DA
P2026060063
Relais V23154-D0717-B110 - 12 volts CC 4PDT
780,00 DA
400,00 DA
P2026060061
Relais American Zettler AZ420-80-4H, 18 V CC
350,00 DA
650,00 DA
U2F5R46302

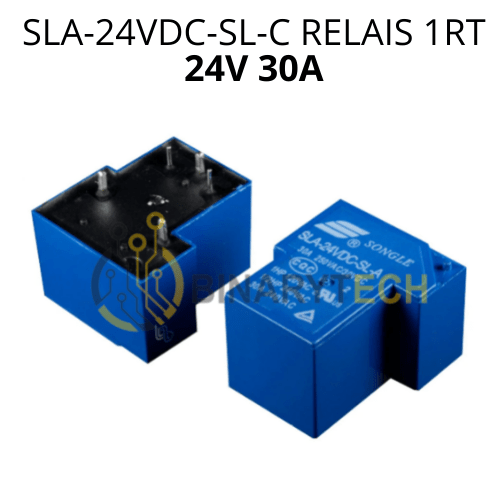

RELAIS SONGLE SLA-24VDC-SL-C 1RT 24V 30A
600,00 DA
XSJ1546176

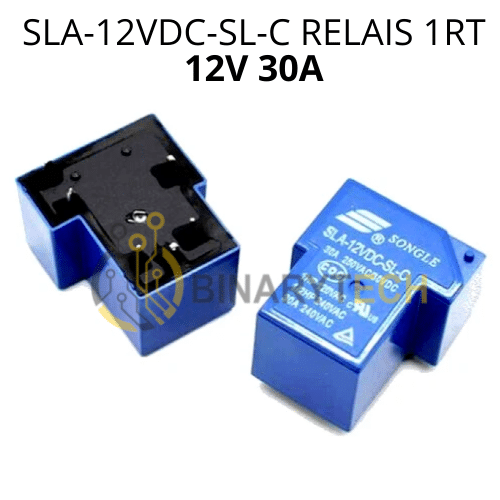

RELAIS SONGLE SLA-12VDC-SL-C 1RT 12V 30A
600,00 DA
650,00 DA
350,00 DA
420,00 DA
650,00 DA
850,00 DA
580,00 DA
420,00 DA
Bien choisir son relais
Un relais est un interrupteur commandé : une bobine basse tension ferme ou ouvre des contacts qui pilotent un circuit séparé, souvent en 230 VAC. Trois informations suffisent pour choisir le bon modèle.

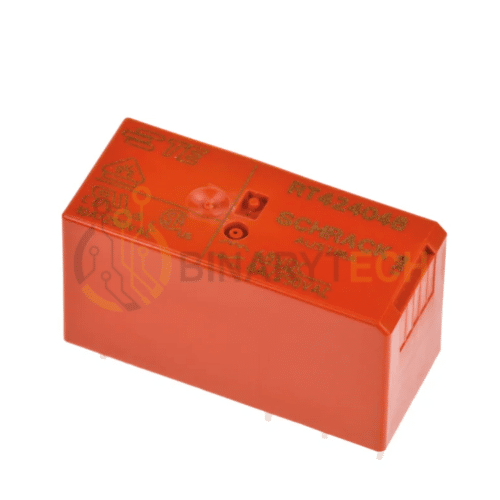

- Tension de bobine : elle doit correspondre à votre alimentation de commande. La série Songle SRD-SL-C existe en 5, 9, 12 et 24 VDC, et on trouve aussi du 48 VDC (TE Connectivity RT2, Zettler AZ692) ou du 230 VAC (TE Schrack RT424730).
- Type de contact : Form A / SPST-NO, un seul contact travail (Hongfa HF46F, Sanyou SFK) ; Form C ou 1RT, avec repos et travail (Omron G5Q, Songle SRD-SL-C) ; 2 contacts (Omron G2RL, Phoenix 2RL) ou 4PDT (Zettler AZ421, V23154) pour commuter plusieurs lignes à la fois.
- Courant des contacts : 5 à 10 A pour l'éclairage et les petites charges, 20 à 30 A (Songle SRA, Sanyou SLI) pour moteurs et résistances. Prévoyez une marge, le courant d'appel dépasse largement le courant nominal.
- Montage : broches pour circuit imprimé, relais slim sur support dans une armoire ou un automate (Omron G5NB, Panasonic ALDP), ou module câblé.

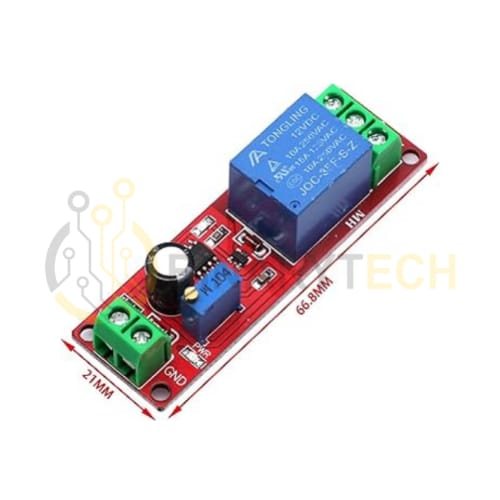

Pour un microcontrôleur, les modules relais 1, 2 ou 6 canaux à optocoupleur intègrent déjà le transistor et la diode de roue libre. Le module temporisateur HW-010 à NE555 ajoute un retard réglable. Voir aussi les autres composants.
Questions fréquentes
Quelle différence entre un relais nu et un module relais ?
Le relais nu se soude ou s'enfiche et demande un étage de commande (transistor, diode de roue libre, résistance). Le module intègre cet étage, souvent avec un optocoupleur, et se branche directement sur une sortie Arduino ou ESP32.
Comment savoir si je dois prendre du 5VDC, 12VDC ou 24VDC ?
C'est la tension de la bobine, c'est-à-dire celle de votre circuit de commande, pas celle de la charge. Un même relais 250VAC 10A existe souvent en 5, 12 et 24 VDC : choisissez celle de votre alimentation.
Que veulent dire Form A, Form C et 1RT ?
Form A (SPST-NO) n'a qu'un contact travail, fermé quand la bobine est alimentée. Form C, noté aussi 1RT ou SPDT, possède un commun avec un contact repos et un contact travail, ce qui permet de basculer entre deux circuits.
Un relais 10A suffit-il pour une pompe ou un moteur ?
Pas toujours : un moteur appelle au démarrage plusieurs fois son courant nominal et la charge inductive use les contacts. Pour ce type d'usage, orientez-vous vers des relais 20 ou 30 A, ou ajoutez un contacteur en aval.
Pourquoi deux relais de même calibre n'ont pas le même prix ?
Le prix dépend de la marque et de la série, de l'endurance électrique annoncée, du nombre de contacts et du format (circuit imprimé, slim pour armoire, module prêt à câbler).
