Transistors à effet de champ MOSFET

142 résultats

Transistors MOSFET canal N et canal P, en boîtier traversant TO-220, TO-247, TO-3P ou en CMS SOT-23, pour commuter des charges, piloter des moteurs et faire de l'alimentation à découpage.

Catégories associées

DIACTransistors à effet de champ JFETTransistors bipolairesTransistors IGBTTransistors SMD
142 résultats

142 résultats

12…9

Choisir le bon MOSFET

Un MOSFET se commande en tension sur la grille, pas en courant comme un transistor bipolaire : une fois saturé, il se comporte comme un interrupteur à faible résistance. Trois chiffres décident de presque tout : la tension drain-source maximale (Vds), le courant drain (Id) et la résistance à l'état passant (Rds-on). Prenez une marge d'au moins 1,5 à 2 fois sur la tension réellement présente dans le montage, surtout avec une charge inductive.

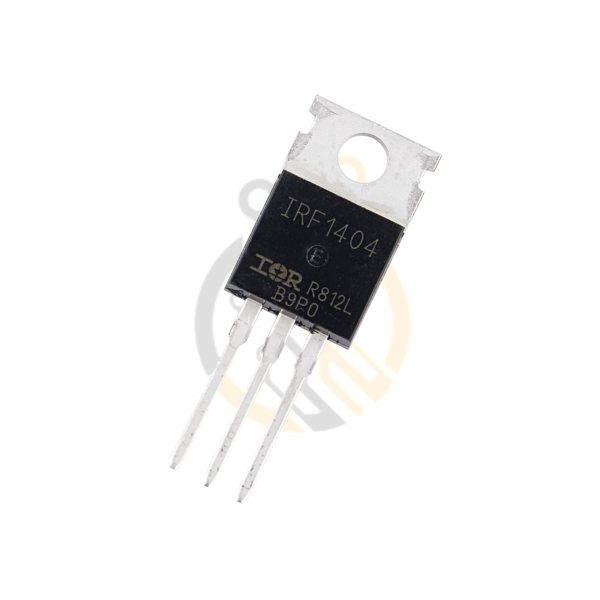

  • Basse tension, fort courant : pour du 12 V, de l'onduleur ou un pont en H, les classiques IRFZ44N, IRF3205, IRF1404 ou 75NF75 offrent une Rds-on faible et donc peu d'échauffement.
  • Haute tension : pour un hacheur, un ballast ou une alimentation à découpage sur le secteur redressé, regardez du côté des IRF740, FQPF8N60, IRFP460 ou FQA60N60 (500 à 900 V).
  • Commande directe par microcontrôleur : avec une sortie 3,3 V ou 5 V, il faut un MOSFET à seuil logique comme l'IRLZ44N, ou un petit signal 2N7000 / BS170 ; sinon ajoutez un driver du type TC426CPA ou IR21571.
  • Canal P : pour commuter côté positif (high-side) ou protéger contre l'inversion de polarité — AO3401 en SOT-23, IRF4905 ou IRFP9240 en puissance.

Pensez aussi au refroidissement : au-delà de quelques watts dissipés, un radiateur est nécessaire, et le boîtier isolé TO-220F évite la rondelle mica. Les autres familles de transistors se trouvent dans Transistors et DIAC.

Questions fréquentes

Quelle différence entre un MOSFET canal N et un canal P ?

Le canal N conduit quand la grille est portée au-dessus de la source et se place en général du côté négatif de la charge (low-side) ; c'est le plus courant car sa résistance est plus faible. Le canal P conduit quand la grille est tirée sous la source et sert surtout à commuter la ligne positive ou à protéger de l'inversion de polarité.

Peut-on commander un IRFZ44N directement avec un Arduino ?

Pas vraiment : l'IRFZ44N est spécifié à 10 V sur la grille et reste partiellement ouvert avec 5 V, ce qui le fait chauffer sous fort courant. Préférez une version à seuil logique comme l'IRLZ44N, ou ajoutez un driver de grille.

Que signifie la Rds-on et pourquoi est-ce important ?

C'est la résistance du MOSFET quand il conduit. Les pertes valent I² × Rds-on : avec 20 A, passer de 50 mΩ à 5 mΩ fait chuter la dissipation de 20 W à 2 W, d'où l'intérêt des références à faible Rds-on pour les forts courants.

Quel MOSFET choisir pour remplacer celui d'une alimentation à découpage ?

Relevez la référence d'origine et respectez la tension (souvent 600 V ou plus pour du 220 V redressé), le courant et le type de boîtier. Une référence équivalente doit avoir une Vds et un Id au moins égaux, et une Rds-on et une charge de grille proches pour ne pas perturber le driver.

Pourquoi deux MOSFET au même courant n'ont-ils pas le même prix ?

Le prix suit surtout la tension de claquage, la Rds-on, la technologie du boîtier et le fabricant d'origine. Un composant haute tension à faible résistance en boîtier TO-247 coûte plus qu'un petit SOT-23 de signal.
