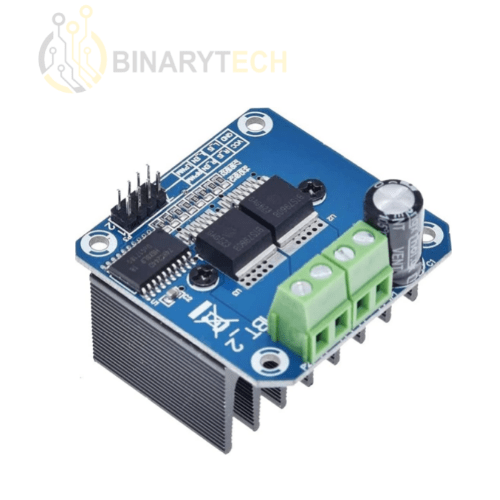

Module driver moteur haute puissance, BTS7960 5.5-27V 43Amax

BTS7960 Pont en H 43A module de driver de moteur haute puissance

Présentation : ce driver utilise des puces BTS7960 composées d’un module de driver de pont en H haute puissance à entraînement complet avec protection contre les surintensités thermiques. Circuit de commande double à pont en H BTS7960, avec un entraînement et un freinage puissants, isolant efficacement le microcontrôleur et le pilote du moteur ! Courant élevé 43A
Caractéristiques :
Double pilote de pont H à courant élevé BTS7960 (43A) ;
isolement 5 v avec mcu et protection efficace mcu ;
indicateur d’alimentation 5 v sur la carte ;
Indication de la tension de fin de sortie du variateur de vitesse ;
Peut souder le dissipateur de chaleur ; broche
Définition :
1. régime moteur : tourner à droite pwm
2. lpwm : tourner à gauche pwm
3. r_en : activation de la rotation à droite (active high)
4. l_fr : activation de la rotation à gauche (active high)
5. r_is : avertissement courant de virage à droite (peut laisser flotter)
6. l_is : avertissement courant de virage à gauche (peut laisser flotter)
7. vcc : (5 v)
8. MASSE
connexions :
Méthode 1 :
VCC : 5 v depuis le microcontrôleur (mcu)
GND : masse du microcontrôleur (mcu)
L_pwm : pwm ou 5v depuis le microcontrôleur (mcu) vers les tours ccw (cw)
R_pwm : pwm ou 5v du microcontrôleur (mcu) à sens horaire (ccw) tourne
R_en et l_en : 5 v depuis le microcontrôleur (mcu)
Méthode 2 :
VCC : 5 v depuis le microcontrôleur (mcu)
GND : masse du microcontrôleur (mcu)
L_pwm : 5 v entre le microcontrôleur (mcu) et les tours ccw (cw)
R_pwm : 5 v entre le microcontrôleur (mcu) et les tours cw (ccw)
R_en et l_en : pwm du microcontrôleur (MCU)
Il suffit de quatre lignes mcu pour le module pilote (gnd. 5 V. PWM1. PWM2) ;
Alimentation 5 v de la puce d’isolation (peut être partagée avec le mcu 5 v) ;
Taille: 4*5*1.2cm;
Capable d’inverser la marche avant du moteur, deux fréquences d’entrée PWM jusqu’à 25 khz ;
Deux flux de chaleur passant par une sortie de signal d’erreur ;
Alimentation 5 v isolée par puce (peut être partagée avec le mcu 5 v), peut également utiliser une alimentation 5 v intégrée ;
La tension d’alimentation 5,5v à 27v ;
