محلل أنصاف النواقل "AS4002P"

يتيح AS4002P تحليل عدد مذهل من المكونات.

يكفي إدخال المكون في الحامل المدمج أو وصله بواسطة الكابل المجهز بمشابك اختبار، فيعرض الجهاز توزيع الدبابيس وعددا كبيرا من البارامترات التي تميزه (مثل الكسب، تيار التسريب، تيار التشبع، هبوط الجهد إلخ).

يستخدم AS4002P للتعرف على مكون ذي رمز مطبوع خاص غير معروف أو ممسوح، أو لمزاوجة أنصاف النواقل، أو لتوفير وقت ثمين في البحث عن المميزات، وهو جهاز سيصبح لا غنى عنه في أي مختبر دراسات أو صيانة.

لا يقتصر AS4002P على عرض توزيع الدبابيس (الناقص أحيانا) لترانزستورات FET كما تفعل الأجهزة الأخرى. فالمحلل يحسب عددا كبيرا من البارامترات مثل تيار التشبع، وجهد العتبة، ومقاومة المصرف-المنبع، ويعرض توزيع الدبابيس الكامل المقابل.

الأداء والبساطة:
يتيح AS4002P التحليل في الوقت الحقيقي، ملغيا العمليات اليدوية غير الضرورية والمزعجة التي تصادف عادة في هذا النوع من الأجهزة. قائمة المكونات المكتشفة مذهلة: ترانزستورات ثنائية القطبية، ترانزستورات Darlington، ترانزستورات بتأثير المجال، MOSFET من نوع التحسين والاستنزاف، ترياكات وثايرستورات ضعيفة القدرة، ترانزستورات أحادية الوصلة، ديودات، LED.

كما أنه قادر على كشف وجود ديود حماية، أو مقاومة قاعدة-باعث مدمجة، أو دارة قصر. وتتيح وحدة اختيارية أيضا قياس بارامترات العوازل الضوئية (optocoupler) أو الشوكات الضوئية.

أنصاف النواقل المتعرف عليها:
ترانزستورات ثنائية القطبية، Darlington، MOSFET من نوع التحسين، ترانزستورات FET، ترياكات، ثايرستورات، ديودات، ترانزستورات أحادية الوصلة، مكونات تالفة في دارة قصر، عوازل ضوئية (مع الخيار OP1).

البارامترات المقاسة:

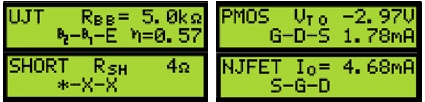

- HFE، VBE، IB، ICE0، تيار المجمع
- جهد العتبة VTO (MOSFET وJFET)
- IDSS، RDSON (JFET)
- الجهد والتيار الأماميان، تيار التسريب (الديودات)
- RBB وn (UJT)
- CTR، الجهد/التيار الأمامي (العوازل الضوئية، الخيار OP1)
- كشف مقاومة قاعدة-باعث مدمجة
- كشف ديود مجمع-باعث مدمج
