Le circuit intégré principal utilise les composants importés d'origine de Fujing. Avec surcharge, décharge excessive, surintensité, court-circuit et autres fonctions de protection, pour une variété de formes de différentes batteries au lithium de 3.7V. Il adopte un circuit intégré de protection en cristal riche, un MOSFET de haute qualité tel que VISHAY, AOS et IR, une plaque de coefficient de basse température de FR-4, une excellente conception, une fabrication soignée et un test complet. Il est de petite taille et convient à de nombreuses applications nécessitant une intégration élevée et un faible coût. Il peut répondre à diverses exigences de performance et assurer la sécurité et la fiabilité absolue de la batterie.
Paramètres techniques:
Tension de détection de surcharge: 4.25 ± 0.05V
Tension de libération de surcharge: 4.23 ± 0.05V
Tension de détection de décharge excessive: 2.54 ± 0.1V
Courant de détection de surintensité: 1-3A
La fonction principale:
Protection contre les surcharges, protection contre les surcharges, protection contre les courts-circuits, protection contre les surintensités.

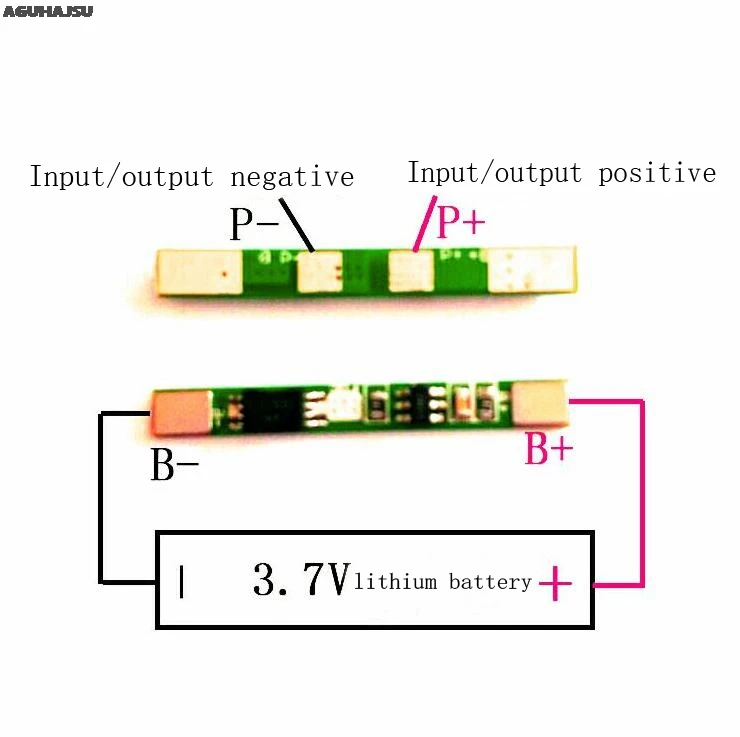

Instructions de câblage:
B + est connecté à la batterie positive.
B-connectez la batterie négative.
P + est l'entrée de sortie de la batterie positive
P-est l'entrée de sortie de la batterie négative
