لوح تجارب

كيف تختار لوح التجارب

لوح التجارب يسمح بتوصيل الدارة دون لحام: تُدخل أرجل المكونات والأسلاك في ملامسات معدنية، ويمكن فكّ كل شيء وإعادة البناء. المعيار الأول هو عدد نقاط التوصيل، أي المساحة المتاحة للعمل.

• 170 نقطة (SYB-170): صغير جدًا، مناسب لحساس أو ترانزستور أو منتج يوضع في علبة. متوفر بعدة ألوان لتمييز أجزاء الدارة.
• 400 نقطة: حجم متوسط يكفي لدارة فيها دائرة متكاملة أو اثنتان من نوع DIP.
• 830 نقطة (MB-102): الأكثر استعمالًا مع لوحات Arduino أو ESP32 وعدة وحدات في نفس الوقت.

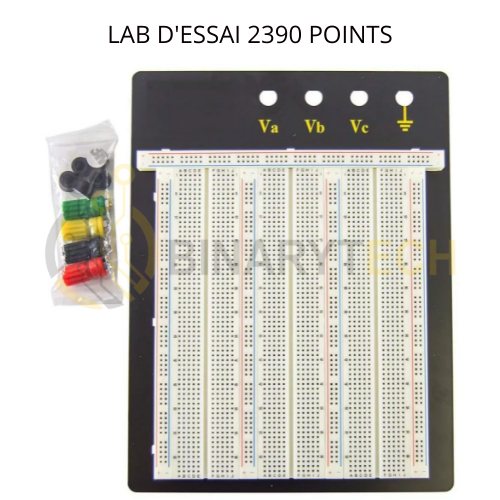

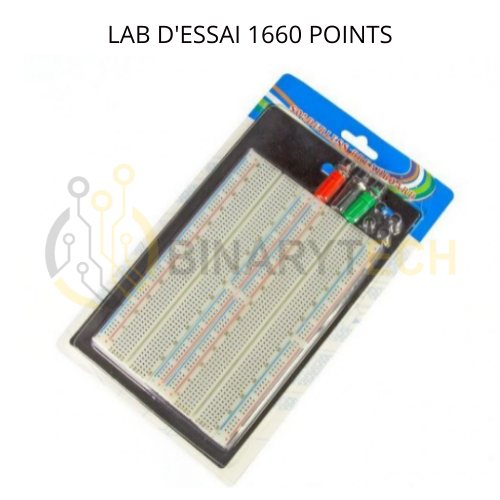

• 1660 و2390 نقطة: عدة ألواح مثبتة على قاعدة واحدة مع قضبان تغذية، للمشاريع الكبيرة وأعمال التطبيق.

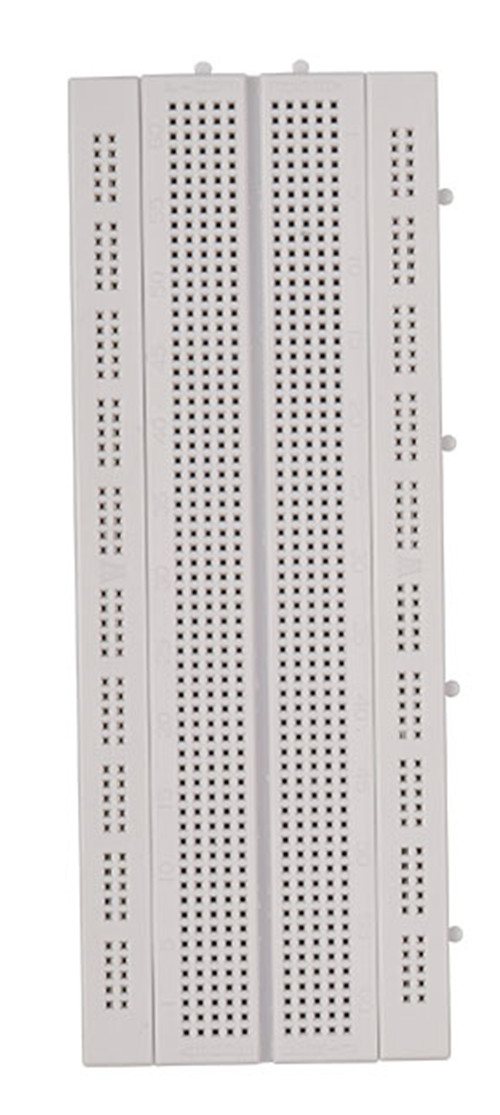

انظر أيضًا إلى قضبان التغذية الجانبية (+ و−) وإلى اللاصق في الخلف إن أردت تثبيت اللوح. للتغذية النظيفة، وحدة مثل MB-102 3.3V 5V تُثبّت مباشرة على القضبان وتعفيك من سحب 5V من لوحة التحكم. القواعد BB-01 و BB-2T3D-01 و BB-4T7D تجمع اللوح ومنطقة التجميع في هيكل واحد. أما الأسلاك والملحقات فتجدها في قسم النماذج الأولية.
