مكثفات SMD

156 نتيجة

مكثفات SMD بقياسات 0402 و0603 و0805: سيراميك MLCC بأنواع X7R وX5R وNP0 وY5V، ومكثفات إلكتروليتية سطحية، مع بعض الملفات (Inductance) SMD لبطاقاتك وأعمال الإصلاح.

تصنيفات مرتبطة

مكثفات سيراميك وتانتالوم وفيلممكثفات كيميائية وقدرةمكثفات فيلم بولي بروبيلينمكثفات متغيرةفاريستورات ومقاومات NTC الحرارية
156 نتيجة

156 نتيجة

12…10

كيف تختار مكثف SMD المناسب

ثلاثة عناصر تحدد الاختيار: القياس والقيمة والجهد. القياس (0402، 0603، 0805) يجب أن يطابق مكان اللحام على البطاقة المطبوعة؛ في الإصلاح قِس الوسادة الموجودة، وفي التصميم ابدأ بـ0805 أو 0603 لأنهما أسهل في اللحام اليدوي من 0402. أما الجهد المكتوب فهو حد أقصى: لدارة 5V أو 12V اختر مكثفاً 25V أو 50V لتبقى في الأمان.

نوع العازل (Dielectric) يغيّر سلوك المكثف السيراميكي تماماً:

  • NP0 / C0G مثل 0603CG220J500NT بقيمة 22pF: ثابت جداً، مناسب للمذبذبات ودارات الترشيح الدقيقة.
  • X7R مثل 0603B104K500 بقيمة 100nF: الخيار المعتاد لفصل التغذية (Decoupling) قرب أرجل المتحكم.
  • X5R مثل CL21A106KAYNNNE بقيمة 10µF: سعة كبيرة في حجم صغير، لمداخل ومخارج المنظّمات.

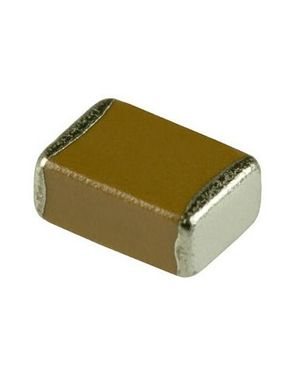

  • Y5V مثل 0603F105Z100CL بقيمة 1µF: اقتصادي، لكن سعته تتغير كثيراً مع الحرارة والجهد المطبّق، فتجنّبه في الدارات الدقيقة.

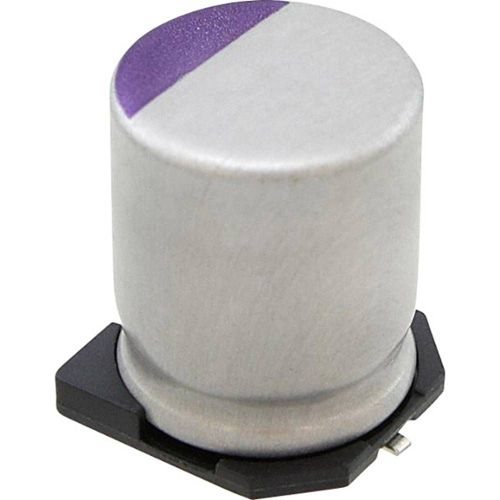

للسعات الكبيرة في الترشيح، المكثفات الإلكتروليتية SMD (من 22µF إلى 4700µF) قطبية: انتبه لعلامة القطب السالب عند التركيب. باقي العائلات والنسخة ذات الأرجل تجدها في قسم المكثفات.

أسئلة شائعة

ما الفرق بين X7R وX5R وNP0 وY5V؟

هي أنواع عوازل مرتبة حسب الثبات: NP0 (أو C0G) هو الأثبت ويُستعمل للقيم الصغيرة، وX7R هو الحل الوسط المعتاد للفصل والتنعيم، وX5R يعطي سعة أكبر لكن تحمّله الحراري أقل، أما Y5V فسعته تنحرف كثيراً. لدارات القياس والتوقيت اختر NP0 أو X7R.

كيف أختار بين قياس 0402 و0603 و0805؟

القياس يتبع أولاً مكان اللحام على البطاقة. عند نفس السعة يتحمل 0805 جهداً أعلى عادةً ويسهل لحامه بالمكواة، و0603 حل وسط جيد، بينما 0402 مخصص للبطاقات المكتظة ويحتاج عدسة ويداً ثابتة.

هل لمكثف SMD قطبية؟

مكثفات السيراميك MLCC غير قطبية وتُركّب في أي اتجاه. أما الإلكتروليتية SMD فقطبية، والعلامة أو الشريط على الجسم يدل على القطب السالب، وعكسه قد يؤدي إلى انتفاخ المكثف أو انفجاره.

لماذا يختلف سعر مكثف SMD من واحد لآخر؟

تؤثر القيمة والجهد، لكن الأهم نوع العازل ونسبة التسامح: مكثف X7R أو NP0 بدقة ±5% أغلى من Y5V بتسامح ‎-20/+80%‎. كما يلعب المصنّع (Murata، Samsung، Yageo، Walsin، Taiyo Yuden) وطريقة التعبئة دوراً في ذلك.

هل يمكنني تعويض مكثف 100nF 25V بآخر 100nF 50V؟

نعم، الجهد الأعلى مقبول دائماً ما دام القياس والسعة متطابقين. العكس غير مستحسن، ويُفضّل الحفاظ على نفس نوع العازل إذا كان المكثف يعمل في دارة ترشيح أو مذبذب.
