جسور ثنائيات
18 نتيجة
جسور ثنائيات (Diode Bridge) مقوّمة أحادية الطور وثلاثية الطور، بعلب تثبيت عادية أو SMD، لتحويل التيار المتردد إلى مستمر في المغذيات والشواحن وبطاقات القدرة.
تصنيفات مرتبطة
18 نتيجة
183 متاح
P2026080608
جسر ديودات تقويم، GBJ3510 35A 1000V
280,00 د.ج.
P2026080470
جسر ديودات تقويم Semtech، 3SBMB2F 3A 200V
50,00 د.ج.
100,00 د.ج.
P2026060064
جسر تقويم PM7A10 - AEI 700V 10A
100,00 د.ج.
180,00 د.ج.
65,00 د.ج.
35,00 د.ج.
2BT7N45716

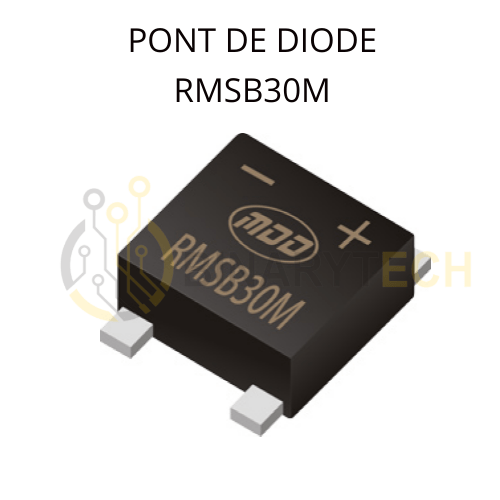

RMSB30M جسر ديودات 1kV 3A SMD UMSB
65,00 د.ج.
200,00 د.ج.
80,00 د.ج.
45,00 د.ج.
600,00 د.ج.
580,00 د.ج.
Y8W3223101
قنطرة ديودات KBPC5012
300,00 د.ج.
PJO1V28370
قنطرة ديودات أحادية الطور DB107
35,00 د.ج.
كيف تختار جسر الثنائيات المناسب
جسر التقويم يجمع أربع ثنائيات (ستّ في النوع الثلاثي الطور) داخل علبة واحدة. الاختيار يقوم على رقمين: التيار المتوسط المسموح والجهد العكسي الأقصى. في دائرة تعمل على 220 فولت يتجاوز الجهد الذروي 300 فولت، لذلك يُفضّل 600 فولت أو 1000 فولت مثل سلاسل DB107 و GBJ2010 و KBPC5010.

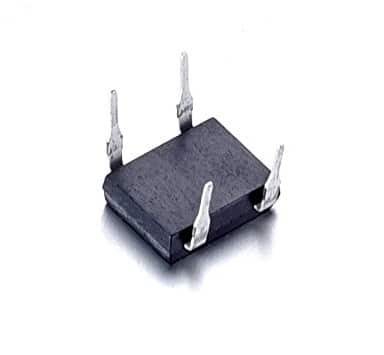

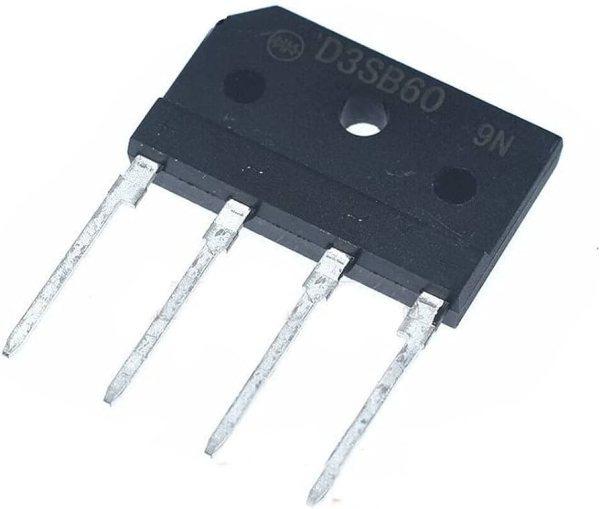

- تيارات صغيرة (1 إلى 4 أمبير): DB104 و DB107 و D2SB60 و D3SB60 للمغذيات الخطية والشواحن والدوائر المساعدة.

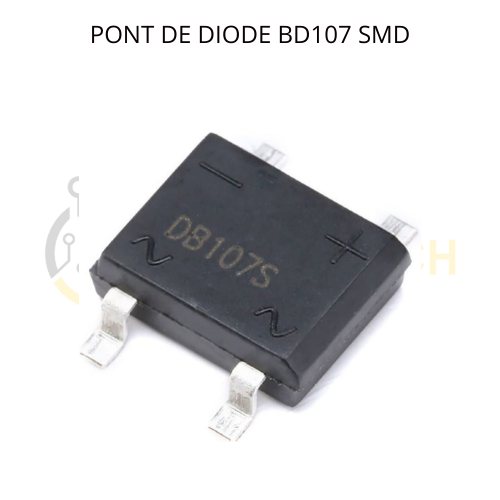

- تركيب سطحي: DB107s و DB207S و RMSB30M حين لا تقبل البطاقة الأرجل المثقوبة.

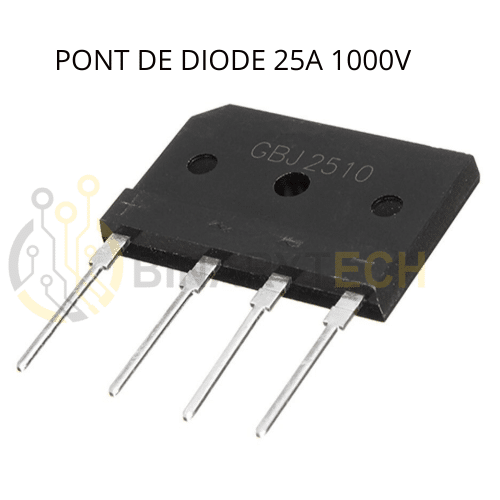

- تيارات قوية (20 إلى 50 أمبير): GBJ2010 و GBJ2510 و GBJ3510 و KBPC5010، وتُربط ببراغي على مشتّت حراري.

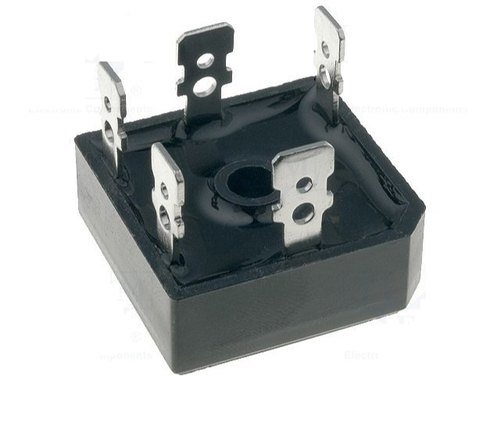

- ثلاثي الطور: SKBPC3510 و SKBPC5010 لتقويم الأطوار الثلاثة في المحوّلات والمغيّرات.
اترك هامشًا لا يقلّ عن 50٪ في التيار، لأنّ الجسر يسخن بسبب هبوط نحو 0.7 فولت على كل ثنائية، أي قرابة 1.4 فولت عبر الجسر لأنّ ثنائيتين توصلان في الوقت نفسه. فوق بضعة أمبيرات يصبح التبريد ضروريًا، ولهذا تأتي علب GBJ و KBPC بقاعدة معدنية مثقوبة. أمّا للتقويم بثنائيات منفردة فانظر قسم الثنائيات.
أسئلة شائعة
ما الفرق بين الجسر الأحادي والجسر الثلاثي الطور؟
الأحادي يحتوي أربع ثنائيات ويقوّم جهدًا متردّدًا واحدًا مثل 220 فولت المنزلي. الثلاثي مثل SKBPC3510 يحتوي ستّ ثنائيات ويقوّم الأطوار الثلاثة، فيعطي تيارًا مستمرًا أكثر استقرارًا ويحتاج ترشيحًا أقل.
أي جسر ثنائيات أستعمل مع 220 فولت؟
اختر جهدًا عكسيًا لا يقلّ عن 600 فولت، والأفضل 1000 فولت لتأمين هامش ضد ذُرى الشبكة. مراجع مثل DB107 و GBJ2510 و KBPC5010 تغطّي هذه الحالة، ويبقى الاختيار بعدها حسب تيار الحمل.
ماذا تعني الأرقام في GBJ2510 أو KBPC5010؟
الرقمان الأولان يدلّان على التيار المتوسط بالأمبير والرقمان الأخيران على الجهد العكسي بعشرات الفولت: أي 25 أمبير/1000 فولت في GBJ2510 و50 أمبير/1000 فولت في KBPC5010.
هل يحتاج الجسر إلى مشتّت حراري؟
نعم متى تجاوز التيار الفعلي بضعة أمبيرات، لأنّ هبوط الجهد على الثنائيات يتحوّل إلى حرارة. علب GBJ و KBPC مصمّمة للتثبيت على صفيحة معدنية أو مشتّت، أمّا DB107 الصغيرة فتستغني عنه في التيارات الضعيفة.
