ملفات ومحاثات

29 نتيجة

ملفات ومحاثات للمنابع المقطّعة والترشيح وتحويل DC-DC: نماذج SMD مدرّعة وغير مدرّعة، شعاعية، حلقية، وفلاتر النمط المشترك.

تصنيفات مرتبطة

منبهات صوتيةدوائر متكاملةمكثفاتثنائياتمشاريع إلكترونية DIYذاكرة فلاشوحدات تحكم دقيقمقاومات متغيرةمذبذبات كريستالمنظمات جهد ودوائر طاقةمرحلاتمقاومات
29 نتيجة

29 نتيجة

12

كيف تختار الملف أو المحاثة

اختيار المحاثة يقوم على ثلاثة أرقام: قيمة الحث بالـ µH أو mH، التيار الذي تتحمّله قبل التشبّع، ومقاومتها التسلسلية. إذا تجاوز التيار الحدّ المعلن يتشبّع القلب فتنخفض قيمة الحث ويسخن المحوّل أو يُصدر صفيراً. في دارة DC-DC تجد القيمة المطلوبة في ورقة بيانات المنظّم، والتزم بها وبهامش التيار.

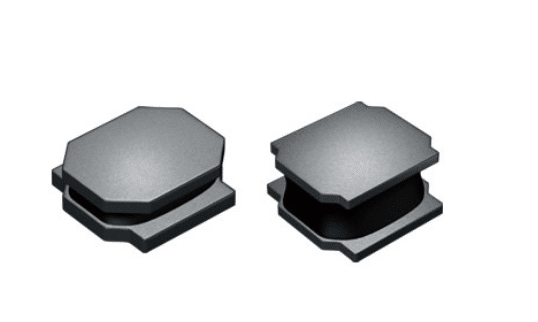

  • SMD مدرّع (SDI103R، SDI104R، SLW6040S): التدريع يحصر المجال المغناطيسي، ومفيد قرب المسارات التناظرية أو الحسّاسات أو الهوائي.

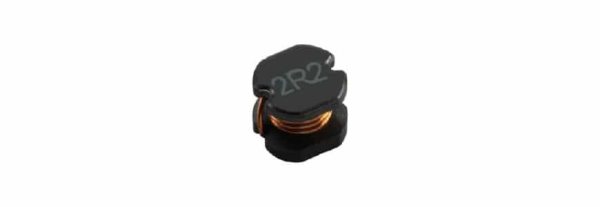

  • SMD غير مدرّع (PCD0403 بقياس 4.5x4x3.2 مم): أصغر وأقلّ كلفة، يُوضع بعيداً عن الدارات الحسّاسة.

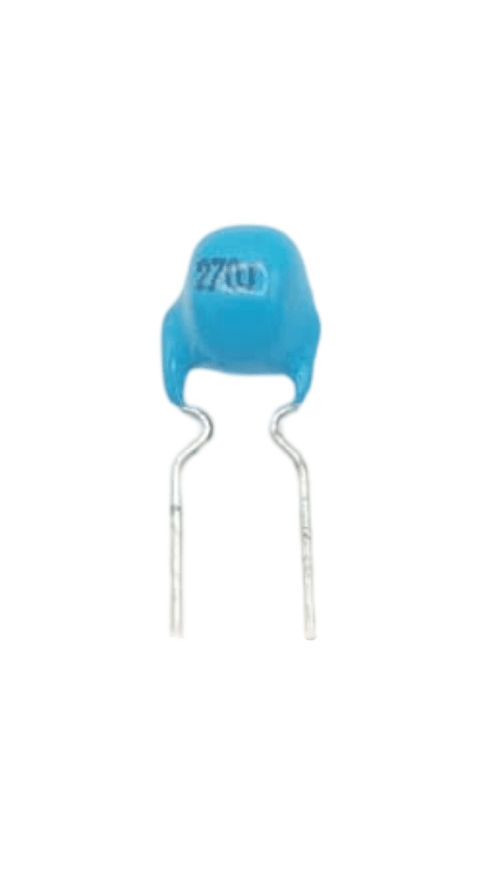

  • شعاعي للتثبيت المثقوب (TDK EL0606RA، T50-270J): قيم عالية بالـ mH للترشيح والنماذج الأولية والإصلاح.

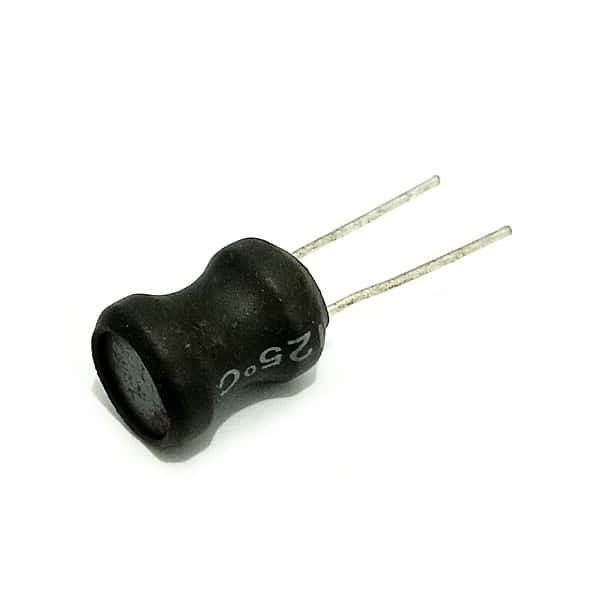

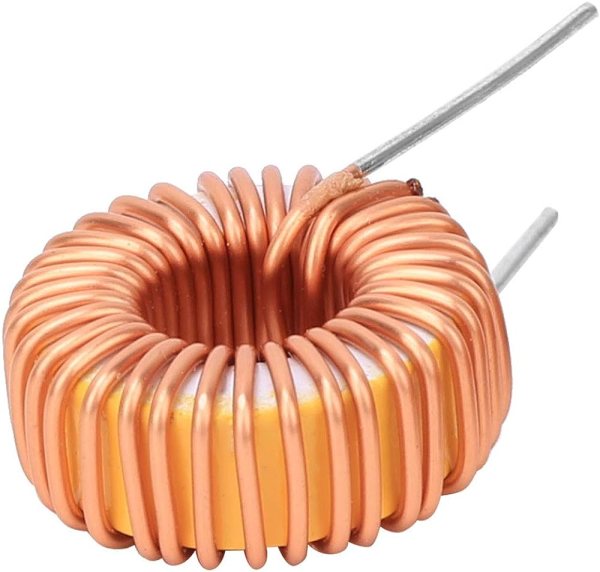

  • حلقي وبقلب فيرّيت (TBV-470M، SBCP-80HY، RD0810): توازن جيد بين التيار والضياعات في مراحل الاستطاعة.

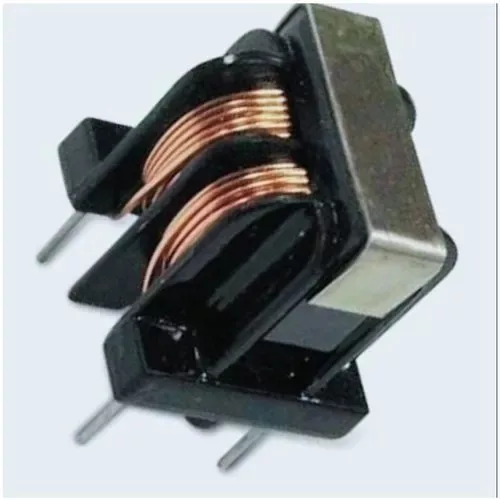

  • فلتر النمط المشترك (UU1ØLFNP-B682): عند مدخل التيار أو خط التغذية لتقليل الضجيج المنقول.

انتبه أيضاً إلى نسبة التسامح (5% أو 10%) وإلى الارتفاع داخل العلبة. بقية المكوّنات المرافقة لمرحلة التغذية موجودة في قسم المكوّنات.

أسئلة شائعة

ما الفرق بين المحاثة المدرّعة وغير المدرّعة؟

المدرّعة تحبس المجال المغناطيسي داخل غلافها فتقلّ التشويشات على الدارات المجاورة. غير المدرّعة تُشعّ أكثر لكنها تفي بالغرض إذا وُضعت في زاوية من اللوحة بعيداً عن الإشارات الحسّاسة.

كيف أحدّد التيار الأقصى المناسب؟

اختر محاثة تيار تشبّعها أعلى بنحو 30% على الأقل من تيار الذروة المتوقّع في الدارة. دون ذلك تنهار قيمة الحث تحت الحمل وينخفض مردود المحوّل.

هل يمكن تعويض ملف بقيمة قريبة؟

نعم ضمن حدود معقولة: القيمة الأعلى قليلاً تقلّل تموّج التيار والأدنى تزيده. المهم الحفاظ على نفس الحجم ونفس التيار المسموح ومقاومة تسلسلية مقاربة.

ما فائدة فلتر النمط المشترك؟

يمنع الضجيج عالي التردد الذي يسري في نفس الاتجاه على ناقلَي التغذية دون أن يعيق التيار المفيد. يُركّب عند المدخل الكهربائي أو مدخل وحدة التغذية لتقليل التشويش المنقول.

لماذا تختلف الأسعار كثيراً بين محاثة وأخرى؟

السعر يتبع نوع القلب والتيار المسموح ونسبة التسامح ووجود التدريع والعلامة المصنّعة. ملف SMD صغير للإشارة لا يُقارَن بمحاثة استطاعة بقلب فيرّيت.
