مكونات SMD

543 نتيجة

مكونات SMD للتركيب السطحي: مقاومات ومكثفات سيراميك بأغلفة من 0402 إلى 1206، ديودات، دوائر متكاملة SOIC وSOT، حبيبات فرّيت وشبكات مقاومات.

تصنيفات مرتبطة

منبهات صوتيةدوائر متكاملةمكثفاتثنائياتمشاريع إلكترونية DIYذاكرة فلاشوحدات تحكم دقيقمقاومات متغيرةمذبذبات كريستالمنظمات جهد ودوائر طاقةمرحلاتمقاومات
543 نتيجة

543 نتيجة

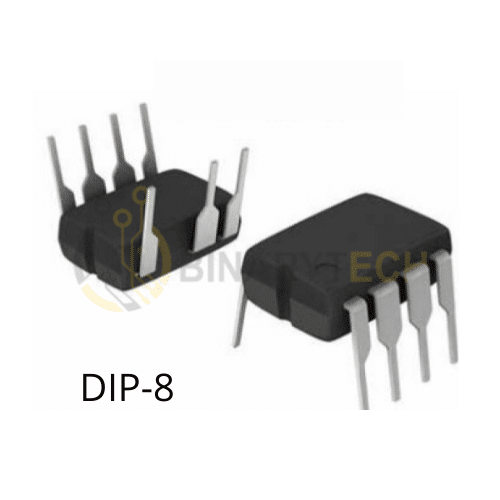

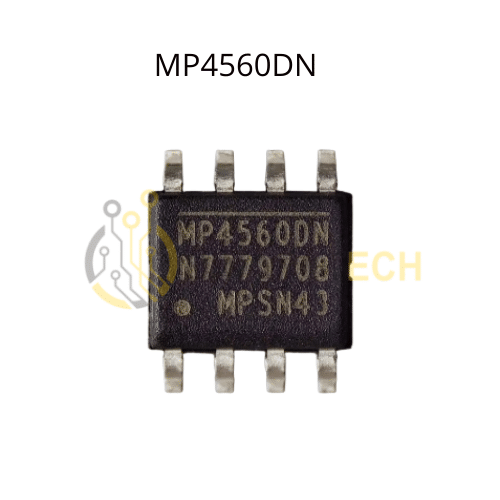

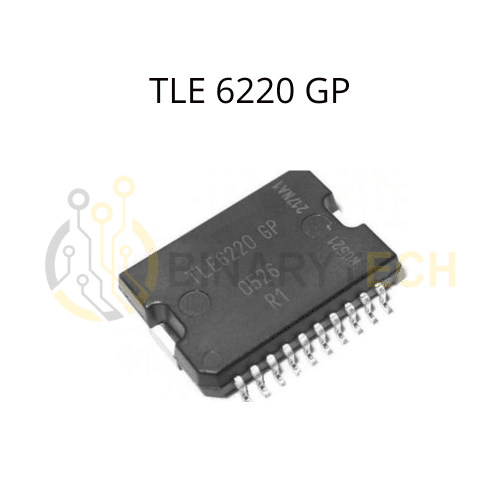

12…34

كيف تختار مكونات SMD المناسبة

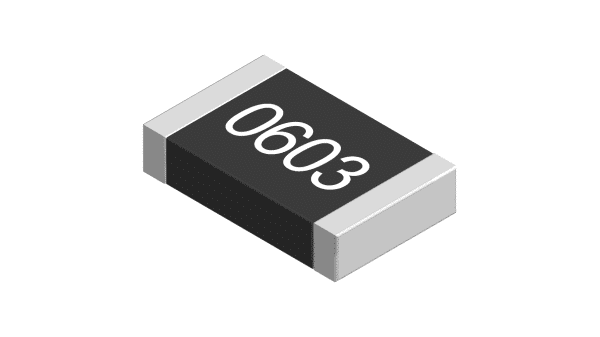

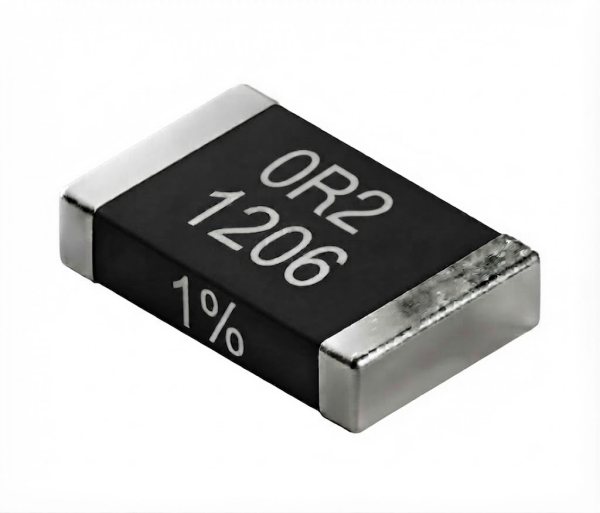

أول ما يُحدَّد في مكوّن SMD هو حجم الغلاف، لأنه يجب أن يطابق البصمة الموجودة على اللوحة المطبوعة. المقاومات والمكثفات متوفرة بأغلفة 0402 و0603 و0805 و1206؛ وكلما صغر الرقم صعب التلحيم اليدوي وتطلّب رأس لحام رقيقًا. يبقى 0603 و0805 الأكثر استعمالًا في الإصلاح والنماذج الأولية، بينما يتحمل 1206 قدرة أكبر (1/4 واط مقابل 1/10 واط في 0603).

  • المقاومات: تأكد من القيمة والتفاوت (±5% مثل RC0603JR، أو ±1% مثل RC0603FR وRM06FTN لمقسّمات الجهد ودوائر القياس) ومن القدرة.
  • مكثفات السيراميك: نوع العازل لا يقل أهمية عن السعة. فـ NP0/C0G (18pF، 220pF) ثابت ويُستعمل في المذبذبات والمرشحات، وX7R (100nF، 10nF) للفصل والتنقية، أما X5R وY5V فتتغير سعتهما مع الحرارة والجهد المستمر.
  • جهد العمل: اترك هامشًا كافيًا فوق جهد الدائرة، خاصة مع مكثفات X5R بجهد 6.3 فولت.
  • الديودات والقناطر: 1N4007 بغلاف DO-214AC (M7) أو SOD-123FL للتقويم، وLL4148 للتبديل السريع.

تُختار حبيبات الفرّيت حسب مقاومتها عند 100 ميغاهرتز والتيار الذي تتحمله، لتنقية خط تغذية أو منفذ USB من الضجيج. وللمكونات ذات الأرجل التقليدية وبقية العائلات، انظر المكونات.

أسئلة شائعة

ما الفرق بين 0603 و0805؟

الاثنان حجمان للغلاف: 0805 أكبر وأسهل في التلحيم اليدوي ويتحمل قدرة أعلى قليلًا (1/8 واط مقابل 1/10 واط). الاختيار يتبع في النهاية البصمة المرسومة على لوحتك.

X7R أو NP0 أو Y5V، أيّها أختار؟

NP0 (C0G) هو الأثبت مع الحرارة والجهد، ويُفضَّل في السعات الصغيرة للمرشحات والمذبذبات. X7R مناسب للفصل العام، أما Y5V وX5R فيمنحان سعة أكبر في غلاف صغير لكنهما يفقدان جزءًا من قيمتهما تحت الجهد وعند ارتفاع الحرارة.

هل أحتاج مقاومات بتفاوت ±1% أم ±5%؟

±5% يكفي لمقاومة سحب أو لتحديد تيار LED. انتقل إلى ±1% في مقسّمات الجهد وضبط المنظّمات ودوائر القياس، حيث ينتقل الخطأ مباشرة إلى النتيجة.

هل يمكن تلحيم SMD بمكواة عادية دون هواء ساخن؟

نعم بالنسبة للمقاومات والمكثفات والديودات ذات الطرفين، وكذلك أغلفة SOIC وSOT-23، مع رأس رقيق وفلكس وشريط لسحب القصدير. أما 0402 والأغلفة ذات الأرجل المتقاربة فيسهل العمل عليها بالهواء الساخن أو بمعجون اللحام منخفض الحرارة.

لماذا تختلف أسعار مقاومتين بالقيمة نفسها؟

التفاوت ومعامل الحرارة ونوع الغلاف والشركة المصنّعة كلها تؤثر: قطعة ±1% ذات انحراف حراري منخفض تكون أغلى من ±5% العادية، وطريقة التغليف تلعب دورًا أيضًا.
