ثيريستورات وتراياك

57 نتيجة

ثيريستورات وتراياك للتحكم في الأحمال المغذاة من التيار المتناوب: مخافتات الإضاءة، المحركات، المقاومات الحرارية وبطاقات الأجهزة المنزلية. علب TO-92 وSOT-82 وTO-220 وTOP3 وأخرى SMD.

تصنيفات مرتبطة

منبهات صوتيةدوائر متكاملةمكثفاتثنائياتمشاريع إلكترونية DIYذاكرة فلاشوحدات تحكم دقيقمقاومات متغيرةمذبذبات كريستالمنظمات جهد ودوائر طاقةمرحلاتمقاومات
57 نتيجة

57 نتيجة

1234

كيف تختار التراياك أو الثيريستور

الثيريستور (SCR) يوصّل في اتجاه واحد فقط، ويُستعمل في التقويم المتحكّم فيه وفي دارات الحماية والإقلاع، مثل BT151 وBT152 وTYN812. أما التراياك فيوصّل في الاتجاهين، وهو المكوّن الأساسي للتحكم في القدرة على التيار المتناوب: تخفيت الإضاءة، تغيير سرعة المحرك، ضبط التسخين.

ثلاثة أرقام تحدّد الاختيار، وهي غالبًا مكتوبة في المرجع نفسه:

  • الجهد: 600 فولت يكفي لشبكة 230 فولت المنزلية، و800 فولت أو أكثر (BTA41800B، TPDV1240 بـ1200 فولت) عند الأحمال الحثّية أو الشبكة غير المستقرة.

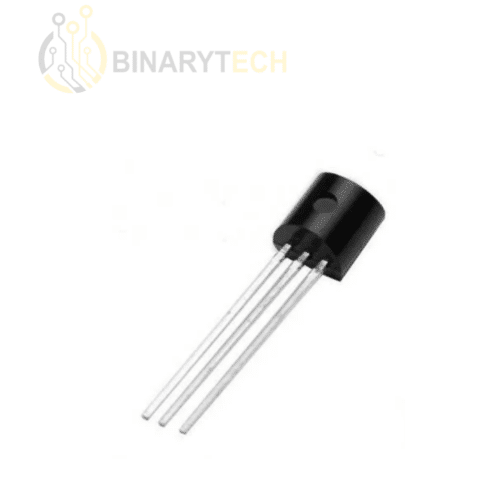

  • التيار: من 1 أمبير في Z0103 أو MAC97A8 لتشغيل مرحّل أو محرك صغير، إلى 40 أمبير في BTA41 بعلبة TOP3 التي تحتاج مبدّدًا حراريًا.

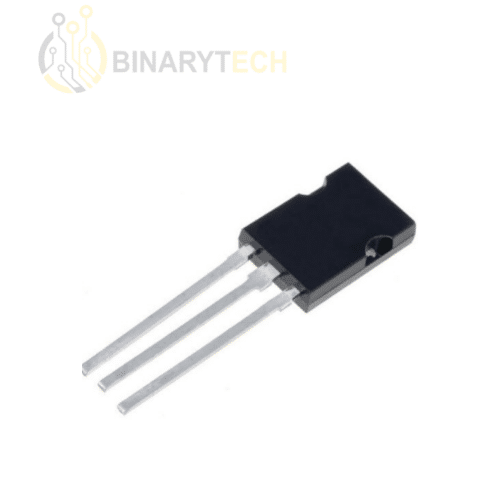

  • تيار البوابة: من 3 إلى 10 ميلي أمبير (BT131، BT134) للتحكم من متحكم دقيق عبر عازل ضوئي، و50 ميلي أمبير في الطرازات الكبيرة.

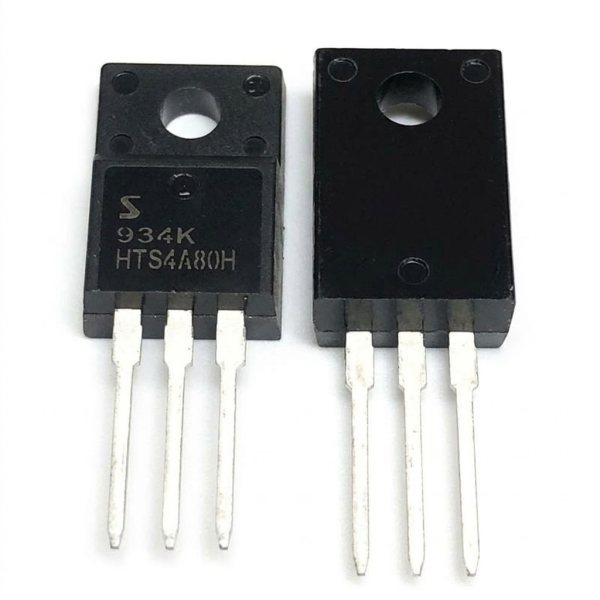

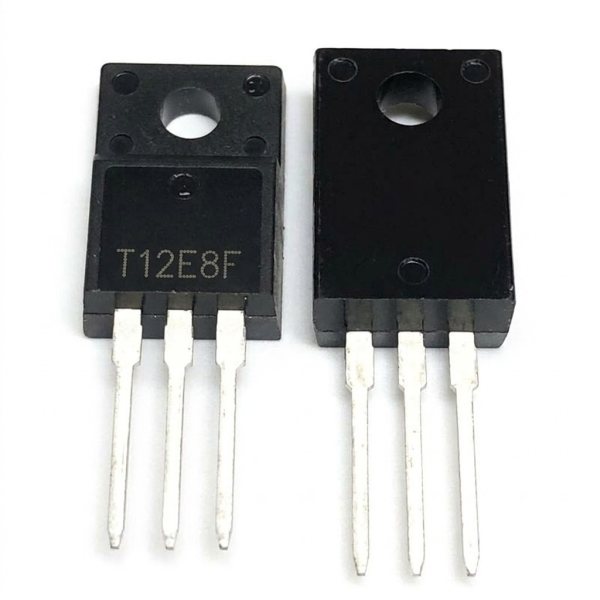

نوع العلبة مهم أيضًا: طرازات BTA وTO-220F معزولة وتُثبّت مباشرة على المبدّد دون عازل ميكا. وللبطاقات الصغيرة توجد Z0107 وACS108 بعلبة SOT-223. بقية القطع في قسم المكوّنات.

أسئلة شائعة

ما الفرق بين BTA وBTB؟

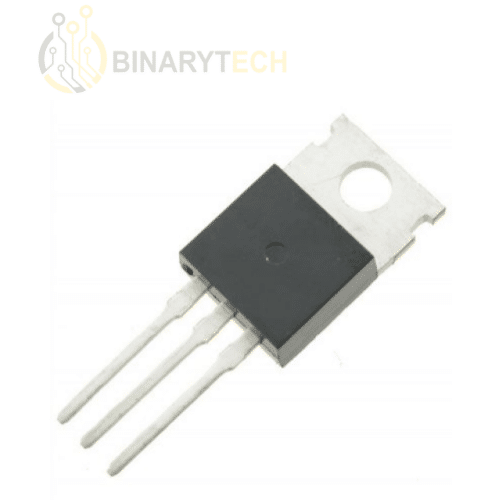

في BTA يكون اللسان المعدني معزولًا كهربائيًا عن أقطاب القطعة، بينما في BTB يكون موصولًا بأحد الأقطاب الرئيسية. لذلك يُثبّت BTA مباشرة على المبدّد، أما BTB فيحتاج عزلًا بميكا.

أي تراياك لبطاقة ماكينة القهوة؟

المضخة والمقاومة الحرارية حِملان بتيار بضعة أمبيرات، فيكفي تراياك 600 أو 800 فولت بتيار 8 إلى 16 أمبير مثل BTA16-600 أو BT139-600E. يُفضّل التأكد من المرجع الأصلي على البطاقة قبل التبديل.

هل يمكن التحكم في التراياك مباشرة من Arduino؟

لا، يجب استعمال عازل ضوئي (optotriac) أو دارة قيادة لفصل الجهد المنخفض عن الشبكة. عندها يُختار طراز ببوابة حساسة من 3 إلى 25 ميلي أمبير مثل BT134 أو BT139.

هل توجد تراياك من نوع SMD؟

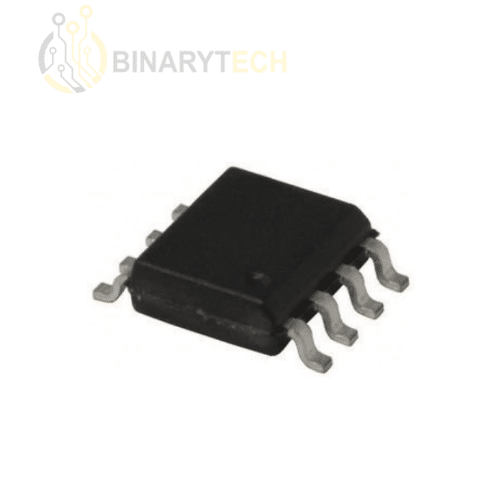

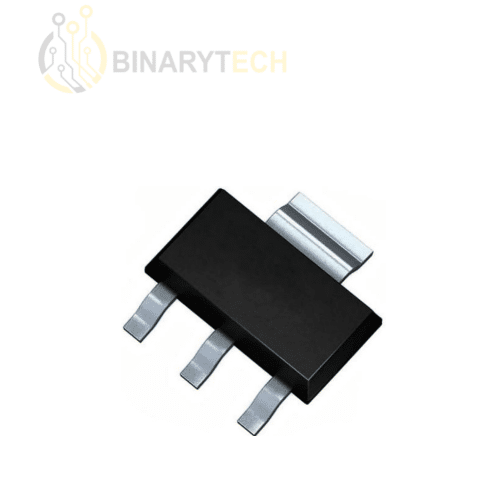

نعم، علب SOT-223 مثل Z0107 وسلسلة ACS من STMicroelectronics تُلحم على السطح، وهي مخصصة للتيارات الصغيرة في حدود الأمبير.

ما الذي يجعل سعر التراياك يختلف؟

التيار المسموح به وجهد التحمل أولًا، ثم نوع العلبة (TOP3 المعزولة أغلى من TO-92) والشركة المصنّعة. كما أن التراياك المنطقي ذا البوابة الحساسة أغلى من الطراز العادي بنفس المواصفات.
