محولات ومشغّلات وأخرى

97 نتيجة

دوائر متكاملة للتحكم والتحويل: مؤقتات NE555، مشغّلات دارلينغتون ULN2003، مشغّلات MOSFET من نوع IR2110، متحكمات PWM مثل UC384x وTL494، ومحولات ودوائر واجهة تسلسلية.

تصنيفات مرتبطة

دوائر متكاملة لإدارة الطاقةدوائر CMOS/TTL المنطقيةسلسلة LM ومضخمات
97 نتيجة

97 نتيجة

1234567

كيف تختار المشغّل أو المتحكم المناسب

تضم هذه الفئة الشرائح التي تتحكم في القدرة أو تحوّل الإشارة. ابدأ بالوظيفة: المؤقت NE555 يولّد النبضات والتأخير الزمني؛ مشغّل دارلينغتون ULN2003 أو ULN2803 يقود المرحّلات والمحركات الصغيرة والمحرك الخطوي انطلاقا من خرج منطقي؛ مشغّل MOSFET مثل IR2110 وIR2111 يغذي بوابة الترانزستور MOSFET أو IGBT بما في ذلك الجهة العليا من نصف الجسر؛ أما متحكم PWM مثل UC3842 وUC3843 وSG3525A وTL494 فهو قلب مزودات الطاقة المبدّلة (SMPS).

  • عدد القنوات والتيار: ULN2003 بسبع قنوات مقابل ULN2803 بثماني، مع نسخ 500 مللي أمبير أو 700 حسب المرجع.
  • جهد التشغيل: مشغّل نصف جسر عالي الجهد مثل IR21571 أو L6386 يختلف مجال استعماله عن TC426 المنخفض الجهد.
  • العلبة: DIP للتجريب على لوحة التوصيل والتركيب على قاعدة، وSOIC أو SSOP (SMD) للّحام المباشر على البطاقة عند الإصلاح.
  • الواجهة: MAX232 وST485/MAX485 لبروتوكولي RS-232 وRS-485، وPCF8574 لتوسيع المداخل والمخارج عبر I2C، وENC28J60 للإيثرنت عبر SPI.

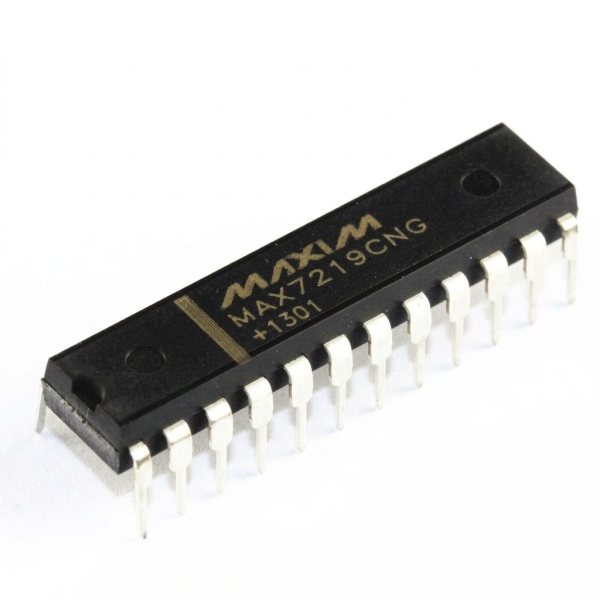

لعرض البيانات هناك TM1637 وMAX7219 وLM3914 لقيادة الـLED والشاشات ذات السبع قطع، بينما يحوّل HX711 إشارة خلية الوزن ويحوّل MAX6675 إشارة المزدوجة الحرارية من نوع K. بقية الشرائح مصنّفة ضمن الدوائر المتكاملة.

أسئلة شائعة

ما الفرق بين ULN2003 وULN2803؟

الأول يحتوي على سبع قنوات دارلينغتون والثاني على ثماني قنوات في علبة أطول. تحقق كذلك من التيار المذكور في المرجع بالضبط، 500 أو 700 مللي أمبير حسب النسخة، ومن ترتيب الأرجل لأنه يختلف بين العائلتين.

هل يمكن قيادة MOSFET مباشرة من Arduino؟

في التبديل السريع أو في الجهة العليا لا ينفع ذلك، لأن خرج المتحكم الدقيق لا يوفّر التيار ولا جهد البوابة الكافيين. مشغّل مثل IR2110 أو TC426 يشحن البوابة ويفرغها بسرعة ويمنع سخونة الترانزستور.

أي متحكم PWM أختار لإصلاح مزود طاقة مبدّل؟

استعمل نفس المرجع الأصلي: UC3842 وUC3843 وUC3844 وUC3845 متشابهة لكنها تختلف في أقصى نسبة تشغيل وفي عتبات البدء. أما TL494 وSG3525A فمتحكمان بخرجين ويستعملان في طوبولوجيات أخرى.

أختار نسخة DIP أم SMD؟

DIP للتركيب على لوحة التوصيل أو على قاعدة أو على لوحة مثقّبة، وSOIC أو SSOP أو VQFN للّحام على بطاقة موجودة أثناء الإصلاح. في الإصلاح التزم بالعلبة الأصلية حتى يتطابق ترتيب الأرجل.
