ترانزستورات ثنائية القطبية BJT

137 نتيجة

ترانزستورات ثنائية القطبية BJT من نوع NPN و PNP للتكبير والتبديل: إشارات صغيرة بعلبة TO-92 أو SOT-23، وقدرة متوسطة بعلبة TO-126، وترانزستورات قدرة بعلبة TO-220.

تصنيفات مرتبطة

DIACترانزستورات JFETترانزستورات MOSFETترانزستورات IGBTترانزستورات SMD
137 نتيجة

137 نتيجة

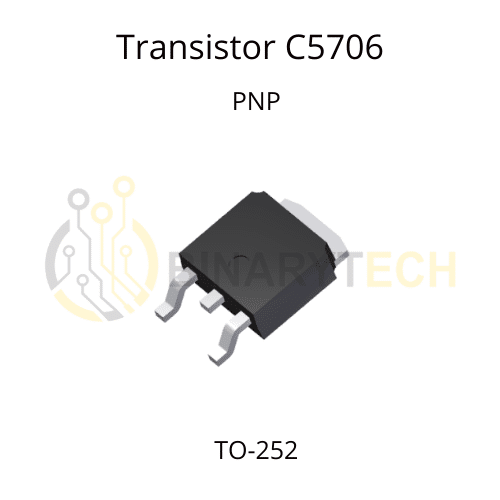

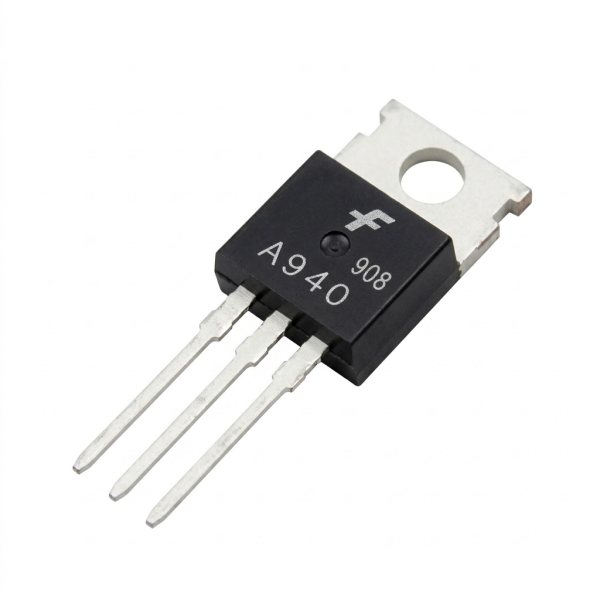

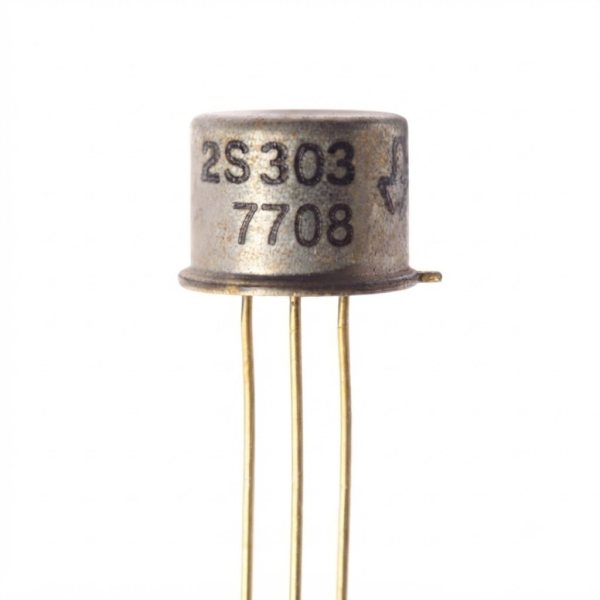

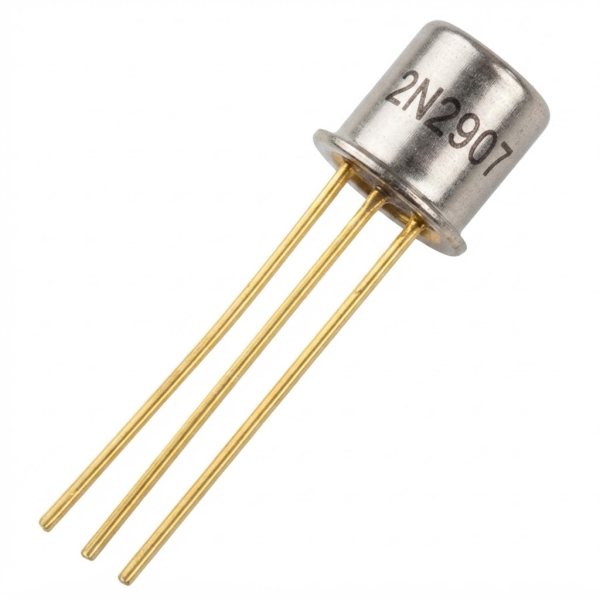

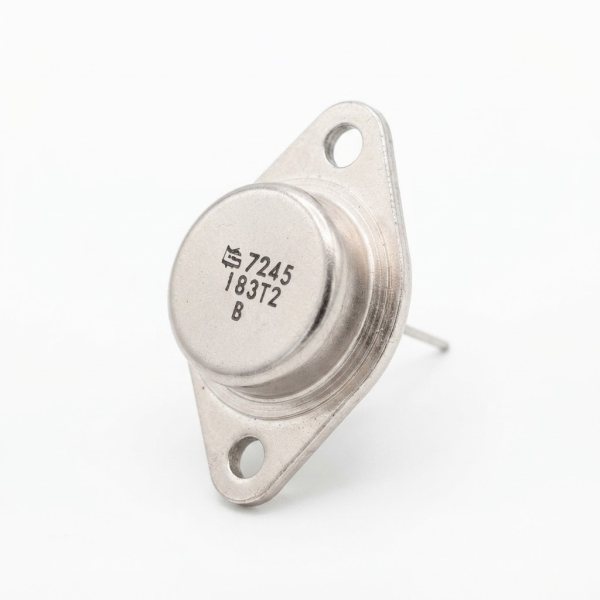

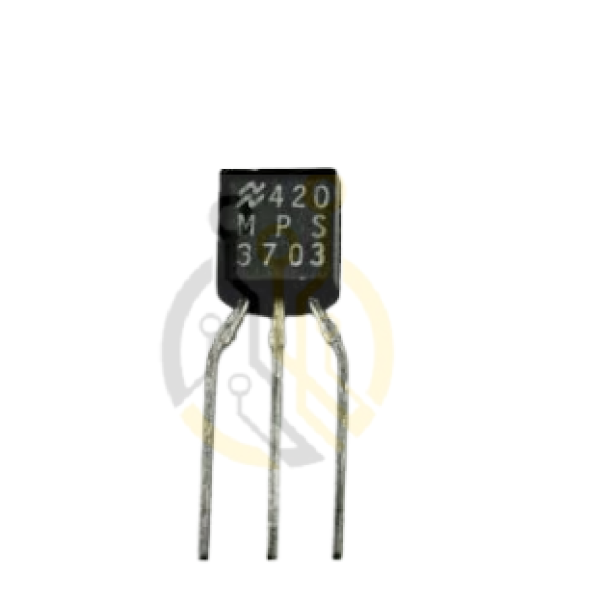

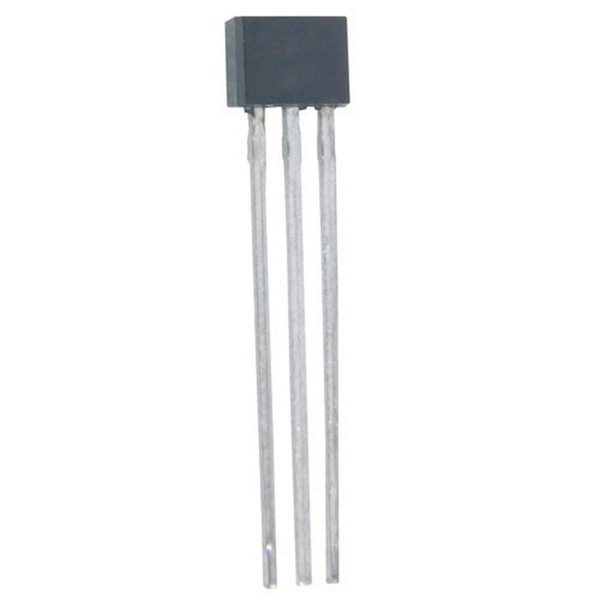

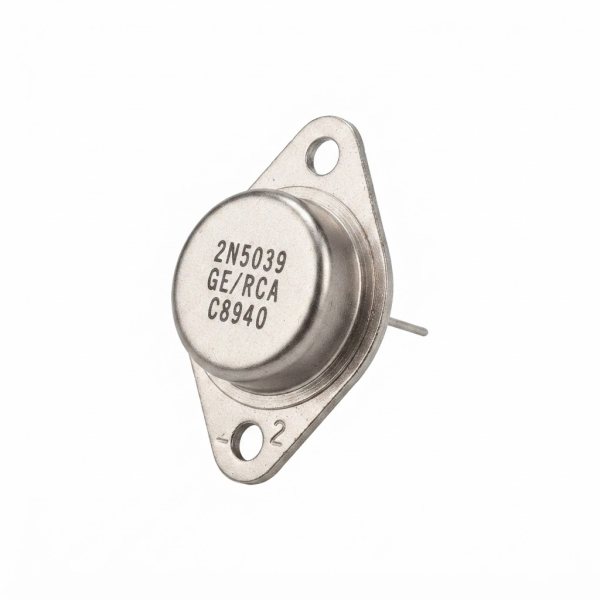

12…9

كيف تختار الترانزستور الثنائي القطبية المناسب

الترانزستور الثنائي القطبية (BJT) يُتحكم فيه بالتيار: تيار القاعدة مضروبًا في معامل التكبير hFE يعطي تيار المجمع، ولهذا تبقى مقاومة القاعدة ضرورية عند تشغيله من مخرج رقمي. قبل الشراء تحقّق من أربعة أمور.

  • النوع: NPN يوصل عندما تكون القاعدة أعلى جهدًا من الباعث (مثل BC547 و 2N2222A)، و PNP يعمل بالعكس (مثل BC557 و 2N3906 و TIP42C). كثير من المراجع تأتي في أزواج متكاملة.
  • الجهد والتيار: يجب أن يكون Vceo أعلى بهامش من جهد الدائرة، وتيار المجمع الأقصى أكبر من تيار الحمل. BC547 يكفي لمؤشر LED أو مُرحّل صغير، و 2SD882 أو BD139 بعلبة TO-126 لبضعة أمبيرات، أما 2SC5885 و BU508A فللدوائر عالية الجهد في مغذيات التبديل.

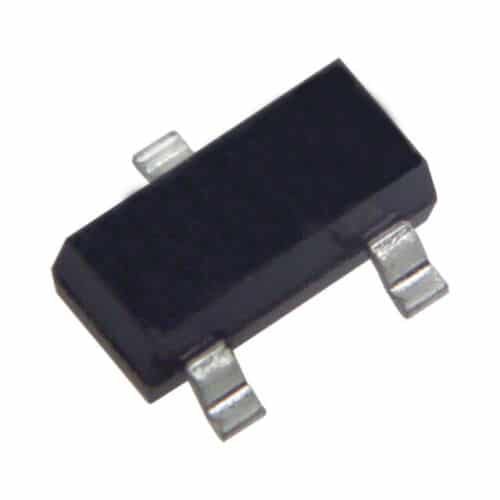

  • العلبة: TO-92 للعمل على لوحة التجارب واللوحات المثقّبة، و SOT-23 (مثل SS8050 و MMBT3904) للتلحيم السطحي SMD، و TO-126 و TO-220 عندما يلزم مشتّت حراري.
  • التكبير: الحرفان B و C في BC547 يدلان على فئات hFE مختلفة، والدارلنغتون مثل BD680 يعطي تكبيرًا عاليًا جدًا لكن بهبوط جهد أكبر بين المجمع والباعث.

لعمليات التبديل ذات الخسارة المنخفضة، اطّلع كذلك على بقية العائلات في قسم الترانزستورات و DIAC.

أسئلة شائعة

ما الفرق بين NPN و PNP؟

NPN يوصل عندما تكون القاعدة أكثر إيجابية من الباعث، ويوضع في جهة الأرضي من الحمل. أما PNP فيوصل عندما تكون القاعدة أقل جهدًا من الباعث، ويوضع في جهة التغذية، لذا تكون دائرة التحكم معكوسة.

أي ترانزستور لتشغيل مُرحّل (Relay) من أردوينو؟

ترانزستور NPN للإشارات الصغيرة مثل BC547 أو 2N2222A أو 2SC1815 يكفي لمعظم المُرحّلات 5 أو 12 فولت، مع مقاومة قاعدة بين بضع مئات أوم و1 كيلو أوم وديود حماية موازٍ للملف.

هل يمكن استبدال BC547 بـ 2N2222A؟

في معظم دوائر التبديل نعم، فكلاهما NPN للإشارات الصغيرة بعلبة TO-92، و2N2222A يتحمل تيار مجمع أعلى. لكن ترتيب الأرجل مختلف بينهما، فتأكد من التوصيل قبل التلحيم.

هل أحتاج إلى مشتّت حراري؟

نعم كلما صارت القدرة المهدورة (Vce × Ic) معتبرة، وهو حال علب TO-126 و TO-220 مثل BD139 و TIP42C. في التبديل المُشبع تكون الحرارة قليلة، أما في العمل الخطي فالتبريد ضروري.

لماذا يختلف السعر كثيرًا بين مرجع وآخر؟

ترانزستور إشارة صغيرة بعلبة TO-92 لا يُصنع مثل ترانزستور قدرة عالي الجهد، فتحمّل الجهد والتيار ونوع العلبة والشركة المصنّعة كلها عوامل تغيّر السعر.
